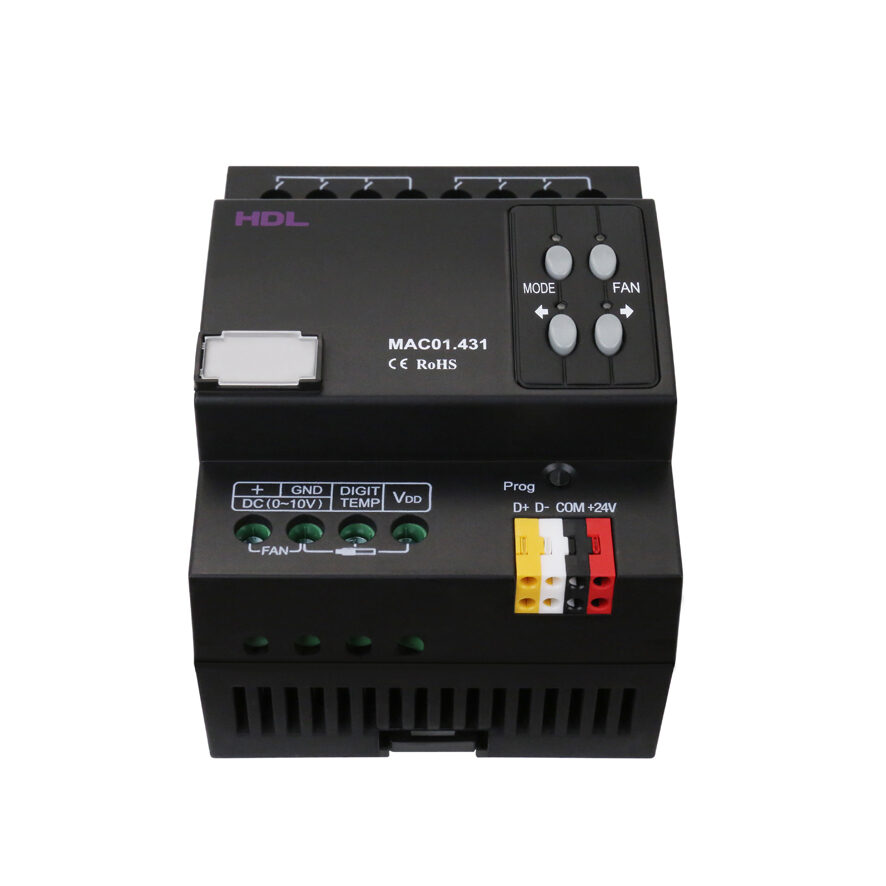

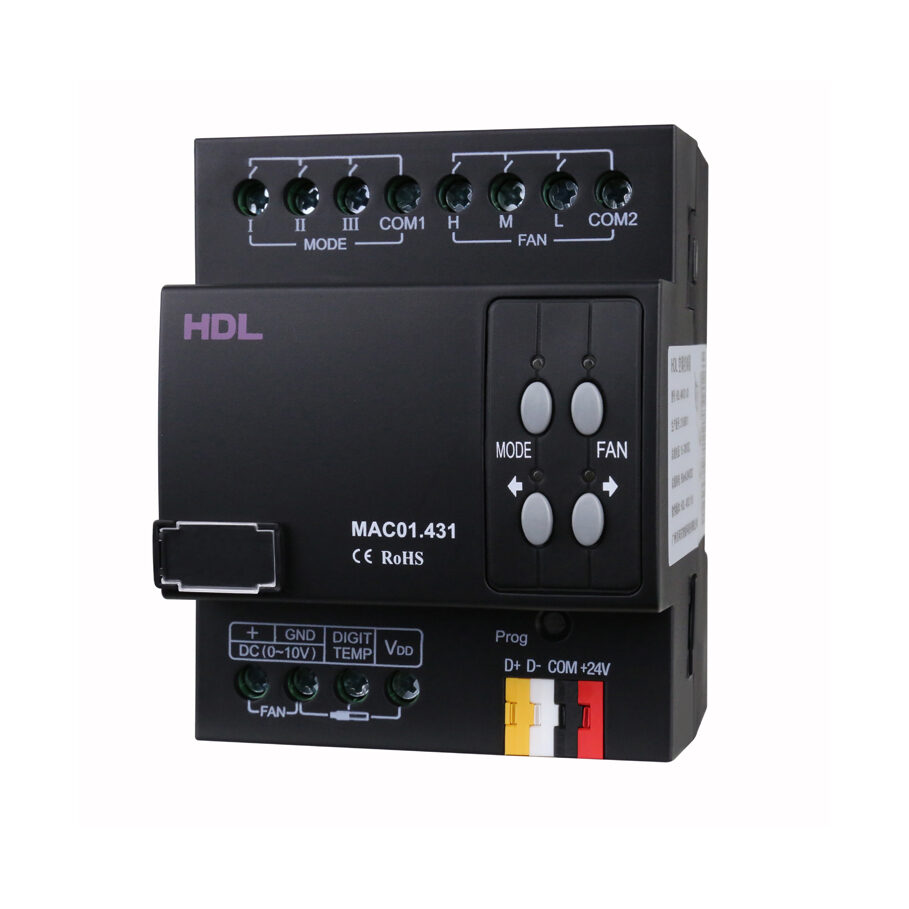

HDL-MAC01.431
Module điều khiển điều hòa không khí
Air Conditioning Control Module
BusproClimate Controller
Lắp đặt DIN-Rail, dùng để điều khiển các hệ thống HVAC trung tâm. Thiết bị có khả năng nhận dữ liệu nhiệt độ môi trường để tối ưu tốc độ quạt, chế độ vận hành và thiết lập nhiệt độ. Module cũng hỗ trợ chế độ master–slave, cho phép một panel điều khiển đồng thời nhiều module HVAC.
Mô tả
Lắp đặt DIN-Rail, dùng để điều khiển các hệ thống HVAC trung tâm. Thiết bị có khả năng nhận dữ liệu nhiệt độ môi trường để tối ưu tốc độ quạt, chế độ vận hành và thiết lập nhiệt độ. Module cũng hỗ trợ chế độ master–slave, cho phép một panel điều khiển đồng thời nhiều module HVAC.
Đặc trưng
- Module điều khiển điều hòa, vận hành hệ thống HVAC trung tâm kết hợp panel điều hòa.
- Nhận dữ liệu nhiệt độ môi trường và tối ưu tốc độ quạt, chế độ cùng cài đặt nhiệt độ.
- Tốc độ quạt: cao, trung bình, thấp.
- Chế độ: làm lạnh, sưởi, thông gió, tự động và hút ẩm.
- 3 chế độ làm việc: thường, phức hợp, làm lạnh cưỡng bức.
- Hỗ trợ tới 4 cảm biến nhiệt độ số DS18B20, chiều dài cáp tới 100m.
- Hỗ trợ master–slave: 1 module master điều khiển 8 module slave.
- Ngõ ra 0–10V DC điều khiển tốc độ quạt; mỗi mạch relay tải tối đa 5A.
- Lập trình đơn giản; truyền thông HDL Buspro.
Thông số kỹ thuật
Thông số cơ bản
| Điện áp làm việc | 15~30V DC |
|---|---|
| Dòng làm việc | 95mA/24V DC |
| Điện áp đầu vào | 120V/240V AC (50/60Hz) |
| Dòng tối đa mỗi kênh | 5A |
| Tuổi thọ điện của relay | >60000 (Resistance load) |
Môi trường vận hành
| Nhiệt độ làm việc | -5℃~45℃ |
|---|---|
| Độ ẩm tương đối (làm việc) | ≤90% |
| Nhiệt độ lưu kho | -20℃~60℃ |
| Độ ẩm tương đối (lưu kho) | ≤93% |
Kích thước & cấu tạo
| Kích thước | 72mm×90mm×64mm |
|---|---|
| Khối lượng tịnh | 241g |
| Vật liệu vỏ | Nylon, PC |

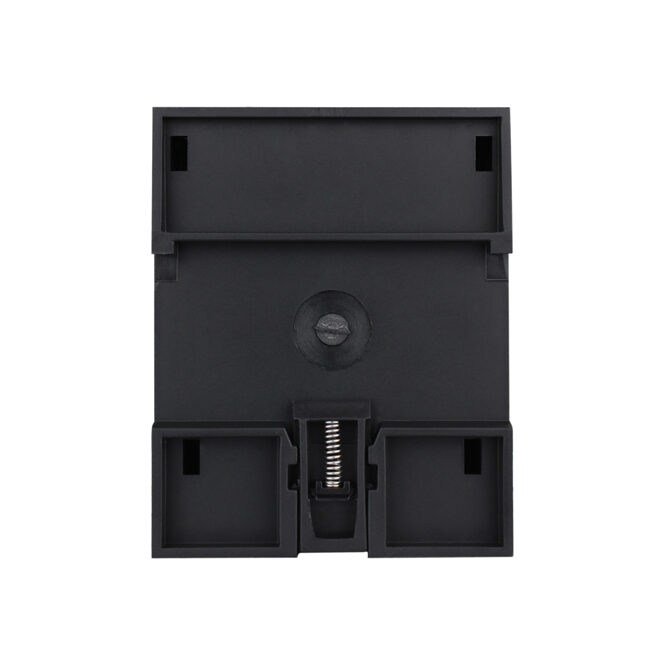

| Lắp đặt | 35mm DIN rail installation |
| Cấp bảo vệ (EN 60529) | IP20 |
