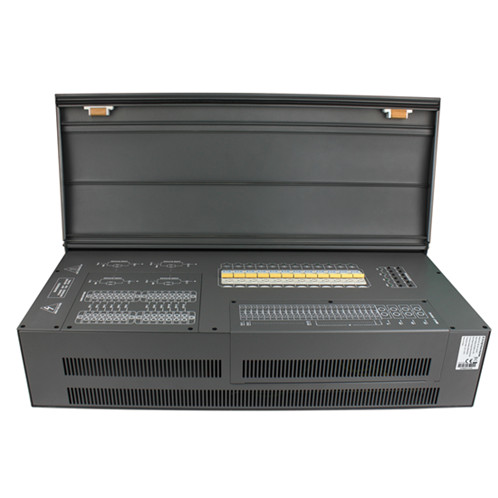

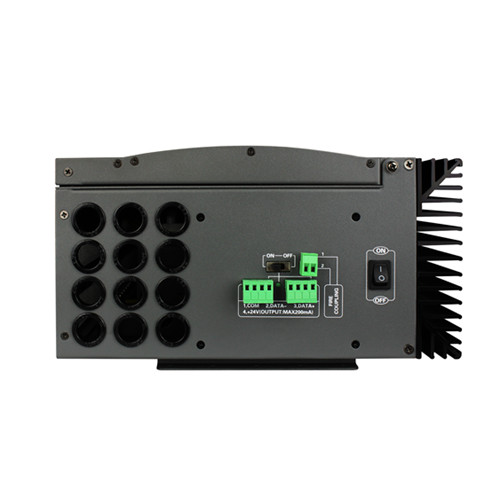

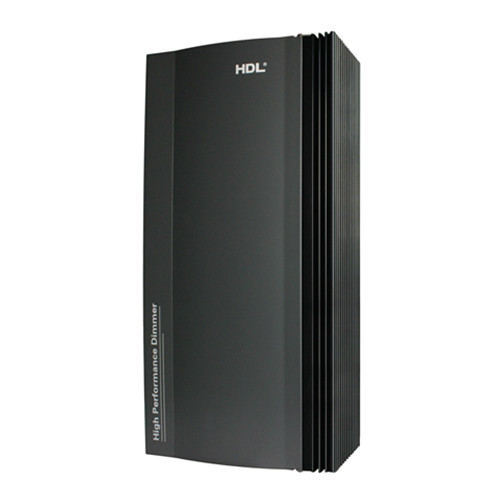

HDL-MDH1210
Bộ điều chỉnh sáng Leading Edge công suất cao 12 kênh 10A gắn tường
12CH 10A High Power Leading Edge Dimming Actuator
Buspro Actuator/Controller
Tải 10A mỗi kênh với tổng tải 120A, hỗ trợ nguồn 220–240VAC 50/60Hz (tùy chọn 110V), cấu trúc ba pha năm dây và hỗ trợ điều khiển cảnh.
Đặc trưng
- Module thyristor (SCR) công suất cao 12 kênh ngõ ra, điều chỉnh sáng theo chế độ Leading Edge.
- Độ phân giải điều sáng 10 Bit.
- Tích hợp điều khiển ngữ cảnh (scene) và ngõ ra điều khiển phòng cháy chữa cháy.
- Có thể bổ sung chức năng kiểm tra tải (load test) theo yêu cầu người dùng.
- Mỗi kênh tải tới 10A, tổng dòng ngõ ra dưới 120A; đấu nối 3 pha 5 dây.
- Truyền thông HDL Buspro; ứng dụng cho chiếu sáng thông minh, điều khiển đóng/cắt.
- Lắp đặt trên thanh DIN-Rail.
Thông số kỹ thuật
Electrical Parameters
| Điện áp đầu vào | AC220V±10% |
|---|---|
| Tần số | 50Hz±2% |
| Công suất tiêu thụ | without load Less than 10W |
| Kênh đầu ra | 12 channels |
| Output current in each channel Up to | 10A |
| Tổng dòng đầu ra | of channels Less than 120A · Connection Three phase and five wires |
Environment Conditions
| Nhiệt độ làm việc | -5℃~45℃ |
|---|---|
| Độ ẩm tương đối (làm việc) | < 90% |
| Nhiệt độ lưu kho | -20℃~+60℃ |
| Độ ẩm tương đối (lưu kho) | < 93% |
| Chứng nhận | CE, RoHS |
Product Information
| Kích thước | 600×290×162(mm) |
|---|---|
| Khối lượng tịnh | 21.8kg |
| Vật liệu vỏ | Flame-retardant nylon |
| Lắp đặt | Wall mount |
| Cấp bảo vệ | IP20 |
Tài liệu đính kèm
Sản phẩm liên quan
HDL-MR1210.433
Bộ chuyển mạch công suất cao 12 kênh 10A
Actuator/Controller
HDL-MR1216D.433
Bộ chuyển mạch công suất cao 12 kênh 16A kèm tiếp điểm khô
Actuator/Controller
HDL-MR1220C.433
Bộ chuyển mạch công suất cao 12 kênh 20A có chức năng đo dòng
Actuator/Controller

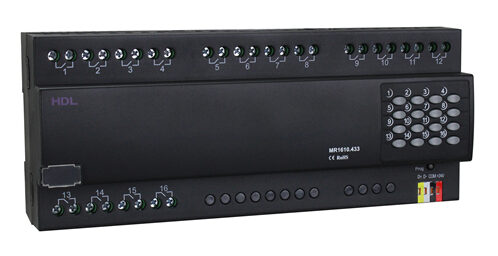

HDL-MR1610.433
