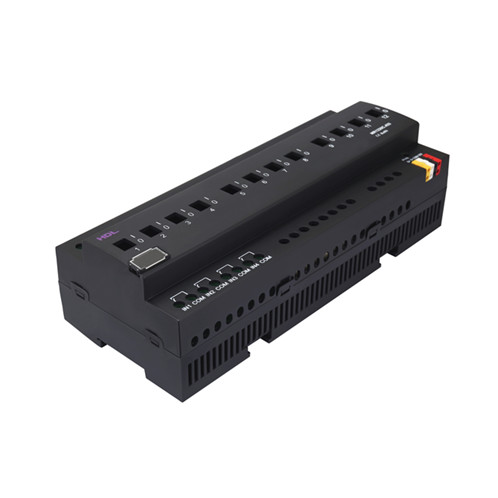

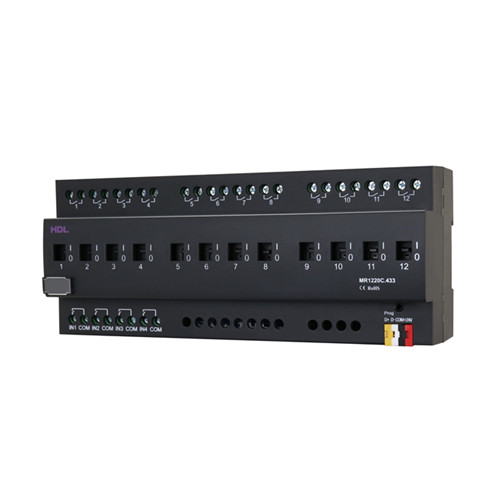

HDL-MR1220C.433

Bộ chuyển mạch công suất cao 12 kênh 20A có chức năng đo dòng

Name: Bộ chuyển mạch công suất cao 12 kênh 20A có chức năng đo dòng
Brand: HDL Automation
SKU: HDL-MR1220C.433

12CH 20A High Power Switch Actuator with Current Detection

BusproActuator/Controller

Lắp đặt DIN-Rail, tải 20A mỗi kênh, hỗ trợ đo dòng cho cả 12 kênh và chức năng gửi cảnh báo, đồng thời hỗ trợ 4 kênh tiếp điểm khô với thao tác nhấn giữ để điều chỉnh độ sáng và nhấn ngắn để kích hoạt mục tiêu.

↓ Tài liệu kỹ thuật

Đặc trưng

Khối ngõ ra 12 kênh relay có đo dòng, mỗi kênh 20A, dùng relay chốt từ 50A — tiêu thụ thấp, tuổi thọ cao.
Điều khiển ngữ cảnh (scene) và chuỗi tuần tự (sequence); tối đa 12 vùng độc lập.
12 scene cho mỗi vùng, thời gian chạy scene tới 60 phút; 2 sequence/vùng, tối đa 12 bước.
Trễ bảo vệ đèn 0–60 phút và trễ bật đồng loạt 0–25 giây cho từng kênh.
Công tắc thủ công từng kênh; cài đặt chức năng đèn cầu thang cho kênh.
Đo dòng từng kênh, thời gian sử dụng tải và trạng thái cảnh báo; giám sát sức khỏe thiết bị và đẩy thông báo cảnh báo.
4 kênh tiếp điểm khô, hỗ trợ nhấn giữ để điều sáng và nhấn nhanh để kích hoạt mục tiêu.
Tự kích hoạt lại scene đã chọn hoặc scene trước khi mất điện khi khởi động lại.
Truyền thông HDL Buspro, hỗ trợ nâng cấp trực tuyến.

Thông số kỹ thuật

Thông số cơ bản

Điện áp làm việc	24~30V DC
Dòng làm việc	38mA/24V DC
Điện áp đầu vào	120V/240V AC (50/60Hz)
Kênh đầu ra	12CH, 20A/CH
Relay	20A Magnetic latching relay
Dòng tối đa mỗi kênh	20A
Tuổi thọ điện của relay	>60000 (Resistance load)
Bảo vệ	Connect a breaker in each channel
Truyền thông	HDL Buspro

Môi trường vận hành

Nhiệt độ làm việc	-5℃~45℃
Độ ẩm tương đối (làm việc)	≤90%
Nhiệt độ lưu kho	-20℃~60℃
Độ ẩm tương đối (lưu kho)	≤93%

Kích thước & cấu tạo

Kích thước	216mm×90mm×64mm
Khối lượng tịnh	800g
Vật liệu vỏ	Flame retardant nylon
Lắp đặt	35mm DIN rail installation
Cấp bảo vệ (EN 60529)	IP20
