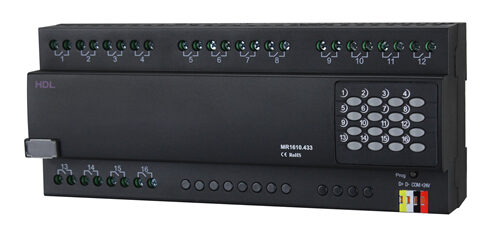

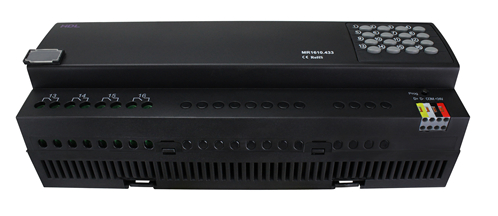

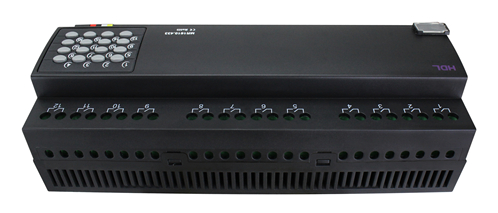

HDL-MR1610.433
Bộ chuyển mạch công suất cao 16 kênh 10A
16CH 10A High Power Switch Actuator
Buspro Actuator/Controller
Lắp đặt DIN-Rail, tải 10A mỗi kênh với relay từ tính 16A, tích hợp bộ điều khiển cảnh và trình tự.
Đặc trưng
- Khối ngõ ra 16 kênh relay, mỗi kênh 10A, dùng relay chốt từ 16A — tiêu thụ điện thấp, tuổi thọ cao.
- Điều khiển ngữ cảnh (scene) và chuỗi tuần tự (sequence).
- Hỗ trợ tối đa 16 vùng độc lập; 32 scene cho mỗi vùng, thời gian chạy scene tới 60 phút.
- 2 sequence cho mỗi vùng, tối đa 16 bước mỗi sequence.
- Trễ bảo vệ đèn 0–60 phút và trễ bật đồng loạt 0–25 giây cho từng kênh.
- Công tắc cơ điều khiển thủ công cho từng kênh.
- Tự kích hoạt lại scene đã chọn hoặc scene trước khi mất điện khi khởi động lại.
- Truyền thông HDL Buspro, hỗ trợ nâng cấp trực tuyến.
Thông số kỹ thuật
Thông số cơ bản
| Điện áp làm việc | 15~30V DC Class 2 |
|---|---|
| Dòng làm việc | 40mA/24V DC |
| Điện áp đầu vào | 120V/240V AC (50/60Hz) |
| Kênh đầu ra | 16CH/10A |
| Relay | 16A Magnetic latching relay |
| Dòng tối đa mỗi kênh | 10A |
| Tuổi thọ điện của relay | >60000 (Resistance load) |
| Bảo vệ | Connect a breaker in each channel |
Môi trường vận hành
| Nhiệt độ làm việc | -5℃~45℃ |
|---|---|
| Độ ẩm tương đối (làm việc) | ≤90% |
| Nhiệt độ lưu kho | -20℃~60℃ |
| Độ ẩm tương đối (lưu kho) | ≤93% |

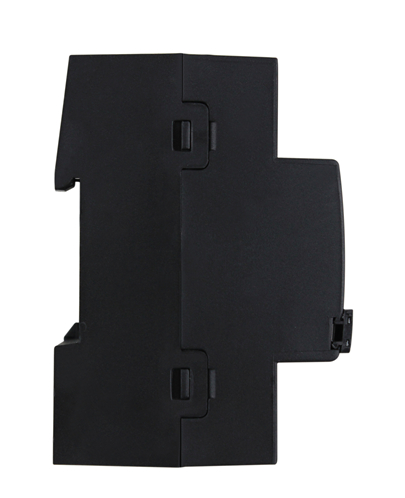

Kích thước & cấu tạo
| Kích thước | 216mm×90mm×64mm |
|---|---|
| Khối lượng tịnh | 655g |
| Vật liệu vỏ | Nylon, PC |

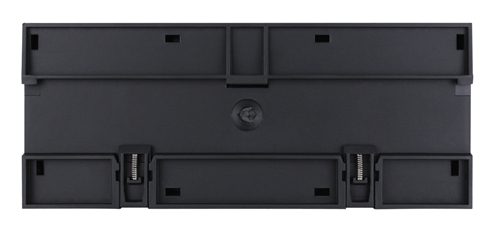

| Lắp đặt | 35mm DIN rail installation |
| Cấp bảo vệ (EN 60529) | IP20 |
Tài liệu đính kèm
