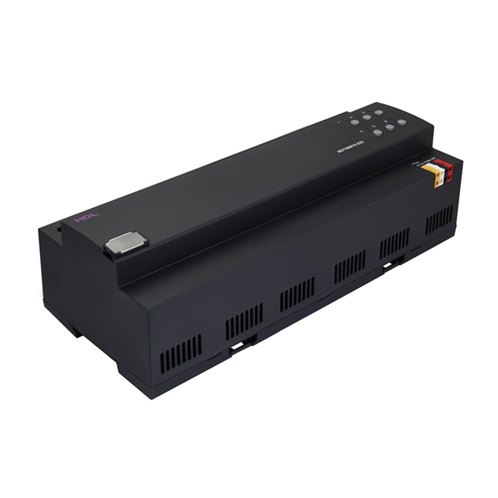

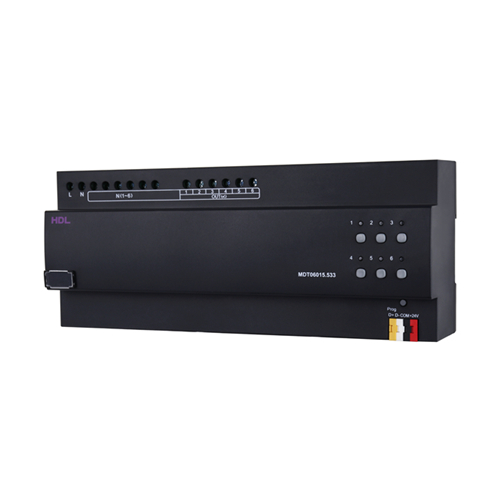

HDL-MDT06015.533

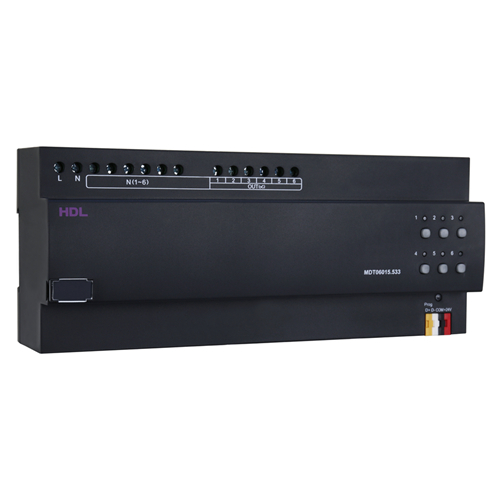

Bộ điều chỉnh sáng Trailing Edge 6 kênh 1.5A

Name: Bộ điều chỉnh sáng Trailing Edge 6 kênh 1.5A
Brand: HDL Automation
SKU: HDL-MDT06015.533

6CH 1.5A MOSFET Dimming Actuator

BusproActuator/Controller

Lắp đặt DIN-Rail, tải 1. 5A mỗi kênh và tổng tải 9A, hỗ trợ điện áp 110/220VAC 50–60Hz, trang bị đèn báo trạng thái và nút bypass cho từng kênh, đồng thời hỗ trợ 4 dạng đường cong điều chỉnh sáng.

↓ Tài liệu kỹ thuật

Đặc trưng

Bộ điều chỉnh sáng dựa trên công nghệ MOSFET, 6 kênh ngõ ra 1.5A, chế độ trailing edge.
Mỗi kênh có đèn LED chỉ thị trạng thái và nút bypass để điều khiển thủ công.
Điều sáng đa dạng tải: đèn sợi đốt, đèn halogen, đèn LED dimmable, driver LED dimmable…
Tối đa 2 vùng độc lập, tới 12 scene cho mỗi vùng.
Tới 6 sequence, 12 bước cho mỗi sequence.
Cài đặt ngưỡng Low/High/Maximum Threshold cho từng kênh; 4 đường cong điều sáng.
Bảo vệ ngắn mạch, bảo vệ quá áp tức thời và bảo vệ quá nhiệt.
Tự kích hoạt lại scene đã chọn hoặc scene trước khi mất điện khi khởi động lại.
Nâng cấp trực tuyến qua HDL Buspro Setup Tool.

Thông số kỹ thuật

Thông số cơ bản

Điện áp làm việc	15~30V DC
Dòng làm việc	40mA/24V DC
Điện áp đầu vào	100V/240V AC (50/60Hz)
Kênh đầu ra	6CH, 1.5A/CH
Tổng dòng đầu ra	9A Max.
Chế độ dimming	Leading edge, trailing edge
Đường cong dimming	Linear, 1.5 exponent, 2.0 exponent, 3.0 exponent, custom

Môi trường vận hành

Nhiệt độ làm việc	-5℃~45℃
Độ ẩm tương đối (làm việc)	≤90%
Nhiệt độ lưu kho	-20℃~60℃
Độ ẩm tương đối (lưu kho)	≤93%

Kích thước & cấu tạo

Kích thước	216mm×90mm×64mm
Khối lượng tịnh	518g
Vật liệu vỏ	Nylon, PC

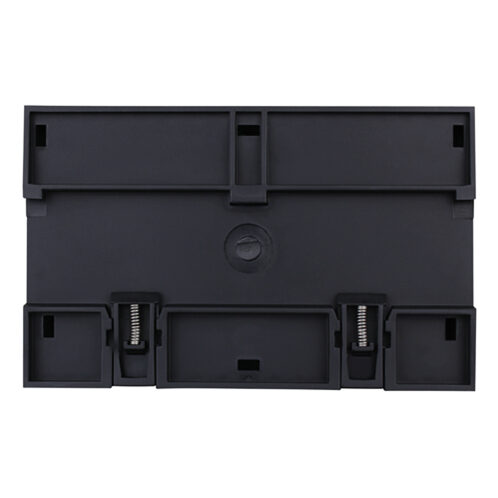

Lắp đặt	35mm DIN rail installation
Cấp bảo vệ (EN 60529)	IP20
