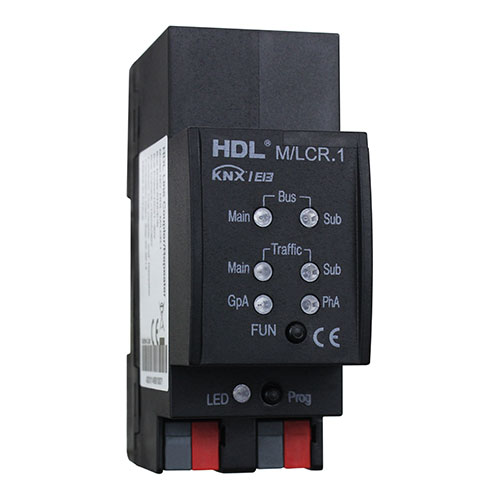

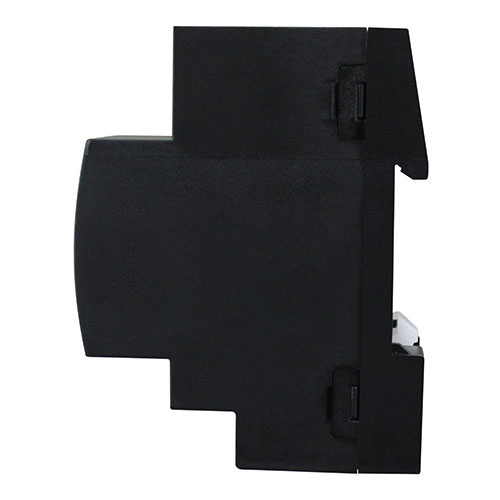

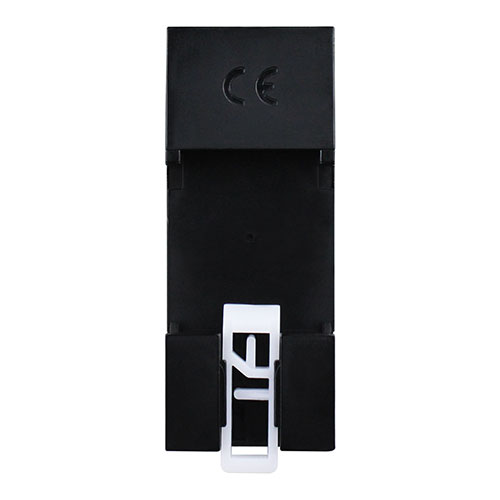

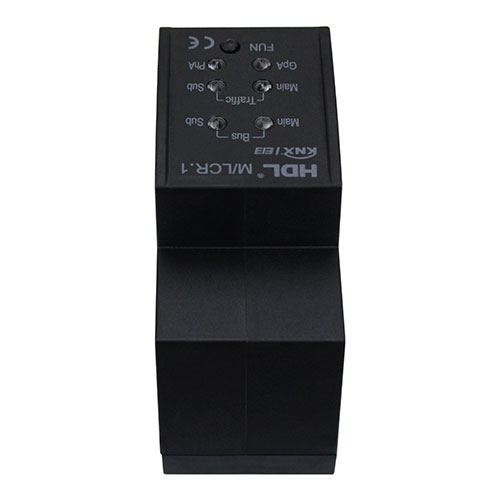

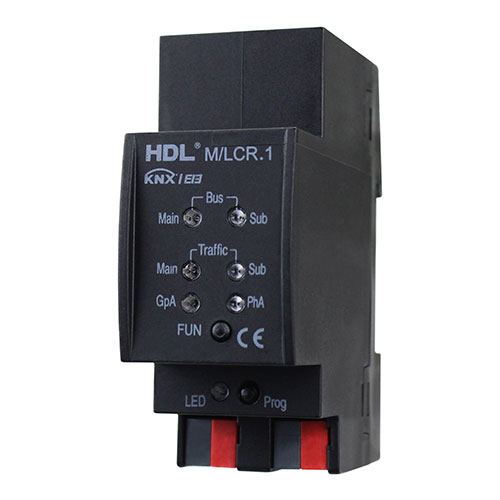

M/LCR.1
Bộ ghép tuyến KNX
KNX Line Coupler
Dạng gắn thanh DIN, dùng làm bộ ghép hoặc bộ lặp để khuếch đại tín hiệu. Khi sử dụng làm bộ ghép tuyến, thiết bị có thể kết nối với tuyến khác hoặc backbone, mỗi tuyến mới cần một bộ nguồn riêng có cuộn cảm để tạo sự cách ly điện giữa các tuyến. Bộ ghép tuyến có thể lọc bản tin và cho phép truyền hoặc chặn bản tin sang các tuyến lân cận.
Mô tả
Dạng gắn thanh DIN, dùng làm bộ ghép hoặc bộ lặp để khuếch đại tín hiệu. Khi sử dụng làm bộ ghép tuyến, thiết bị có thể kết nối với tuyến khác hoặc backbone, mỗi tuyến mới cần một bộ nguồn riêng có cuộn cảm để tạo sự cách ly điện giữa các tuyến. Bộ ghép tuyến có thể lọc bản tin và cho phép truyền hoặc chặn bản tin sang các tuyến lân cận.
Đặc trưng
- Được sử dụng làm bộ ghép nối và Bộ lặp (để khuếch đại tín hiệu)
- Nếu là Line Coupler, nó có thể được liên kết với Line hoặc Backbone khác, cần có một nguồn điện riêng bao gồm một cuộn cảm cho mỗi Line mới và Line sẽ được cấp điện độc lập và cách ly
- Line Coupler có thể lọc các telegrams và cho phép chuyển hoặc đánh dấu chúng sang các Line lân cận khác.
Thông số kỹ thuật
Thông số cơ bản
| Điện áp làm việc | 21~30V DC |
|---|---|
| Truyền thông | KNX/EIB · Main line current ＜30mA |
| Dòng tuyến phụ | 3mA |
| Đường kính cáp đầu nối KNX | 0.6 - 0.8mm |
Môi trường vận hành
| Nhiệt độ làm việc | -5℃~45℃ |
|---|---|
| Độ ẩm tương đối (làm việc) | ≤90% |
| Nhiệt độ lưu kho | -20℃~ 60℃ |
| Độ ẩm tương đối (lưu kho) | ≤93% |
Kích thước & cấu tạo
| Kích thước | 90mm×36mm×70mm |
|---|---|
| Khối lượng tịnh | 68.4g |
| Vật liệu vỏ | ABS |
| Lắp đặt | 35mm DIN rail installation |
| Cấp bảo vệ (EN 60529) | IP20 |
