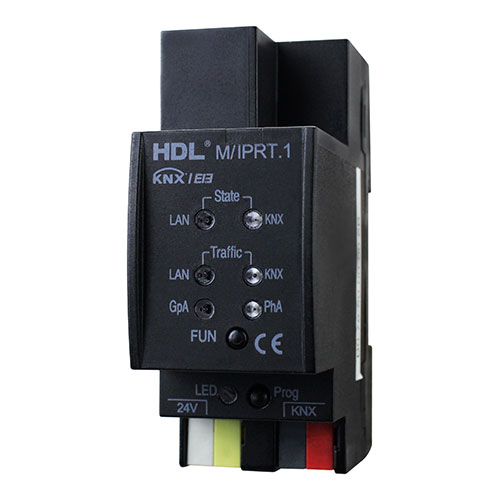

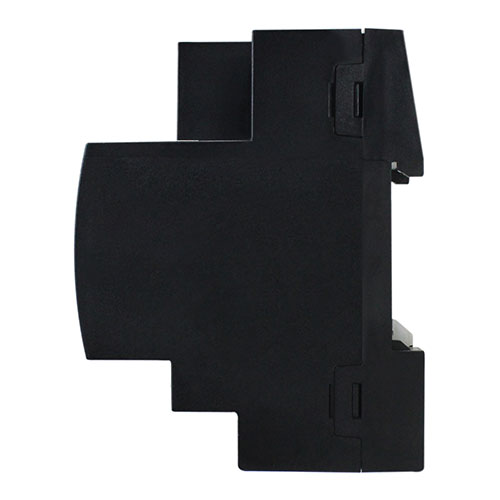

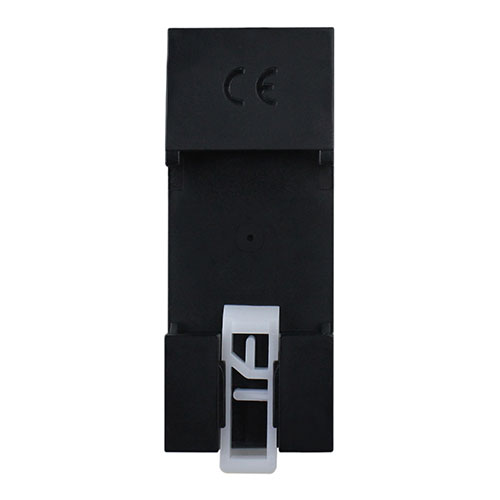

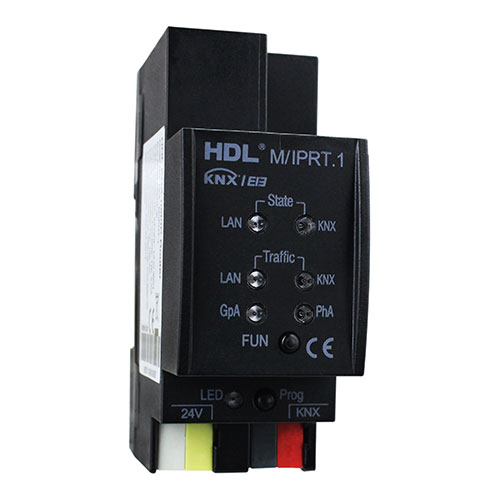

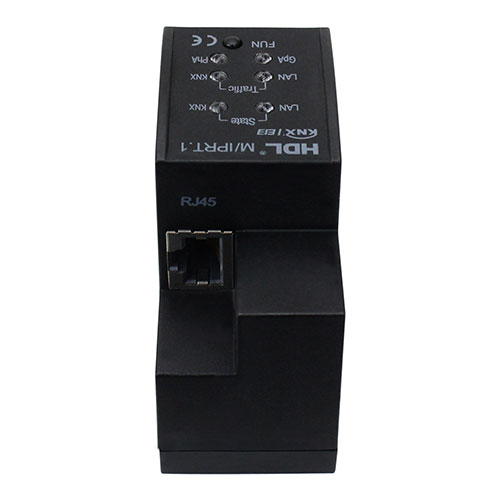

M/IPRT.1
Bộ định tuyến KNX IP
KNX net/IP Router
KNX System Device
Có thể sử dụng như bộ ghép tuyến hoặc bộ ghép backbone, cung cấp kết nối dữ liệu giữa tuyến KNX/IP phía trên (tuyến chính hoặc backbone) và tuyến bus KNX TP phía dưới (tuyến nhánh). Thiết bị cũng hỗ trợ giao thức tunnelling, cho phép ETS kết nối để thực hiện cấu hình và giám sát hệ thống.
Mô tả
Có thể sử dụng như bộ ghép tuyến hoặc bộ ghép backbone, cung cấp kết nối dữ liệu giữa tuyến KNX/IP phía trên (tuyến chính hoặc backbone) và tuyến bus KNX TP phía dưới (tuyến nhánh). Thiết bị cũng hỗ trợ giao thức tunnelling, cho phép ETS kết nối để thực hiện cấu hình và giám sát hệ thống.
Đặc trưng
- Có thể sử dụng như một Line Coupler hoặc Backbone Coupler.
- Nó cũng cung cấp cho giao thức đường hầm kết nối cho ETS để cho phép vận hành và giám sát.
- Bộ định tuyến IP, mở rộng giao tiếp KNX sang Ethernet, dùng cho việc lập trình hệ thống, kết nối điều khiển, quản lý hệ thống KNX qua Logic Server, app điện thoại, máy tính
- Hỗ trợ tối thiểu 8 kết nối đồng thời qua tunnelling
Thông số kỹ thuật
Thông số cơ bản
| Điện áp làm việc | 21~30V DC |
|---|---|
| Dòng làm việc | 5mA/30V DC |
| Công suất tiêu thụ | typ. 520mW, max. 800mW |
| Truyền thông | KNX |
| Đường kính cáp đầu nối KNX | 0.6 - 0.8mm |
Môi trường vận hành
| Nhiệt độ làm việc | -5℃~45℃ |
|---|---|
| Nhiệt độ lưu kho | -20℃~60℃ |
| Độ ẩm tương đối (không ngưng tụ) | ≤93% |
Kích thước & cấu tạo
| Kích thước | 90×36(2SU)×70(mm) |
|---|---|
| Khối lượng tịnh | 66g |
| Vật liệu vỏ | ABS |
| Lắp đặt | 35mm DIN rail installation |
| Cấp bảo vệ (EN 60529) | IP20 |
