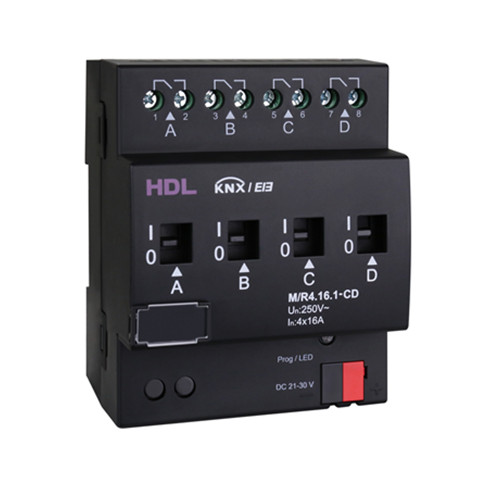

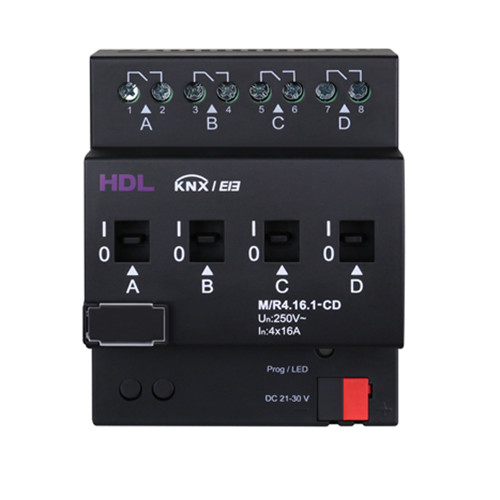

M/R4.16.1
Bộ chấp hành công tắc công suất cao 4 kênh 16A
KNX 4CH 16A High Power Switch Actuator
KNX Actuator/Controller
Dạng gắn thanh DIN, tải 16A mỗi kênh, hỗ trợ điện áp 110–250VAC (50/60Hz), sử dụng rơ-le từ tính dòng cao 50A bên trong.
Đặc trưng
- Sử dụng 4 kênh Relay chốt từ chịu tải 50A
- Chịu tải dòng khởi động 50A cho mỗi Relay
- Tải mỗi kênh khuyến cáo sử dụng tối đa 16A
- Điện áp sử dụng: 250VAC, 50Hz
- Phản hồi trạng thái về BUS
- Tự khôi phục trạng thái sau khi mất điện và có điện trở lại.
- Có 10 ngữ cảnh tích hợp
- Tích hợp chức năng tự đóng/mở theo thời gian đặt trước.
- Tích hợp độ trễ đóng mở riêng biệt từng kênh
- Có chức năng điều khiển chớp nháy - chuyển đổi trong tình huống cần cảnh báo.
- Có điều khiển theo ngưỡng dữ liệu đặt trước (Tự hoạt động theo ngưỡng nhiệt độ, cường độ ánh sáng, .... ghi nhận được)
- Có khả năng chuyển đổi sang điều khiển động cơ rèm dạng tiếp điểm khô.
- Có logic AND, OR, XOR, GATE
Thông số kỹ thuật
Thông số cơ bản
| Điện áp làm việc | 21~30V DC |
|---|---|
| Dòng làm việc | 15mA/30V DC |
| Điện áp đầu vào | 120V/240V AC (50/60Hz) |
| Truyền thông | KNX |
| Đường kính cáp đầu nối KNX | 0.6-0.8mm |
| Dòng đóng cắt định mức | 16A lighting load, max inrush 500A |
| Số lần đóng cắt | >100,000 |
| Đầu nối Line in / Line out | 2.5-4mm2 |
| Kênh đầu ra | 4CH, 16A/CH; 8CH, 16A/CH; 12CH, 16A/CH |
| Điện dung | <300μf |
Môi trường vận hành
| Nhiệt độ làm việc | -5℃~45℃ |
|---|---|
| Độ ẩm tương đối (làm việc) | ≤90% |
| Nhiệt độ lưu kho | -20℃~60℃ |
| Độ ẩm tương đối (lưu kho) | ≤93% |
Kích thước & cấu tạo
| Kích thước | M/R4.16.1 : 90×72×64(mm) · M/R8.16.1 : 90×144×64(mm) · M/R12.16.1 : 90×216×64(mm) |
|---|---|
| Khối lượng tịnh | M/R4.16.1: 257g · M/R8.16.1: 577g · M/R12.16.1: 823g |
| Vật liệu vỏ | Flame-retardant nylon |
| Lắp đặt | 35mm DIN rail installation |
| Cấp bảo vệ | (Compliant with EN 60529) IP20 |
