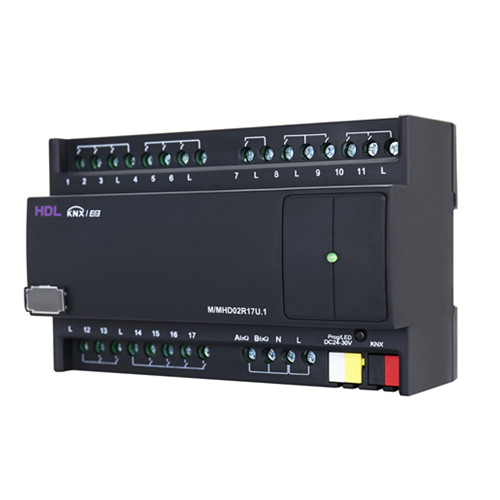

M/MHD02R17U.1

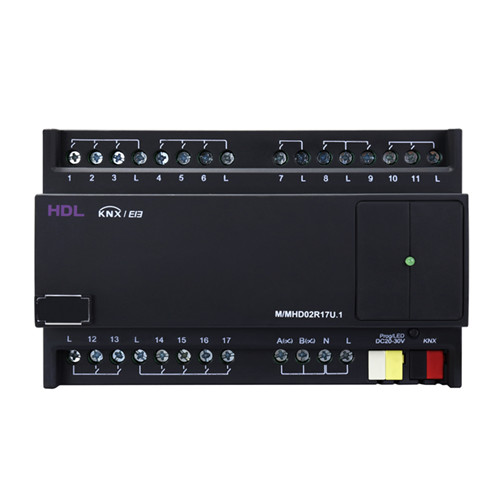

Bộ chấp hành hỗn hợp 19 kênh
KNX 19CH Mix Actuator
KNXActuator/Controller
Dạng gắn thanh DIN, tổng cộng 19 kênh gồm 12 kênh rơ-le TV8 5A, 5 kênh rơ-le từ tính chốt 10A và 2 kênh điều sáng Mosfet 1A, hỗ trợ điện áp 110–250VAC (50/60Hz), dùng để điều khiển chiếu sáng, rèm và FCU, dòng phụ trợ 97mA.
Mô tả
Dạng gắn thanh DIN, tổng cộng 19 kênh gồm 12 kênh rơ-le TV8 5A, 5 kênh rơ-le từ tính chốt 10A và 2 kênh điều sáng Mosfet 1A, hỗ trợ điện áp 110–250VAC (50/60Hz), dùng để điều khiển chiếu sáng, rèm và FCU, dòng phụ trợ 97mA.
Đặc trưng
- Có 19 kênh đầu ra
- 12 kênh 5A TV8 Relay
- 5 kênh 10A với Relay chốt từ
- 2 kênh 1A làm mờ bằng Mosfet
- Sử dụng điều khiển chiếu sáng
- Có thể chuyển đổi để điều khiển rèm
- Có thể điều khiển bộ điều nhiệt.
- Điện áp sử dụng: 250VAC, 50Hz
- Phản hồi trạng thái về BUS
- Tự khôi phục trạng thái sau khi mất điện và có điện trở lại.
- Có 10 ngữ cảnh tích hợp
- Tích hợp chức năng tự đóng/mở theo thời gian đặt trước.
- Tích hợp độ trễ đóng mở riêng biệt từng kênh
- Cần cung cấp nguồn phụ 97mA/30VDC
Thông số kỹ thuật
Thông số cơ bản
| Điện áp làm việc | 21-30V DC |
|---|---|
| Dòng làm việc | 14mA/30V DC |
| Auxiliary voltage | 20V~30V DC |
| Auxiliary current | 97mA/30V DC |
| Điện áp đầu vào | AC100-240V(50/60Hz) |
| Kênh đầu ra | |
| 12CH/5A | |
| TV | 8 relay (CH1-6, CH12-17) |
| 5CH/10A | |
| Magnetic latching relay (CH | 7-11) |
| 2CH/1A | |
| MOSFET dimming channel (CH , CH ) | |
| Truyền thông | KNX |
| Đường kính cáp đầu nối KNX | 0.6-0.8mm |
Môi trường vận hành
| Nhiệt độ làm việc | -5℃~45℃ |
|---|---|
| Độ ẩm tương đối (làm việc) | ≤90% |
| Nhiệt độ lưu kho | -20℃~60℃ |
| Độ ẩm tương đối (lưu kho) | ≤93% |
Kích thước & cấu tạo
| Kích thước | 144mm×90mm×64mm |
|---|---|
| Khối lượng tịnh | 524g |
| Vật liệu vỏ | PA66 |
| Lắp đặt | 35mm DIN rail installation |
| Cấp bảo vệ | (Compliant with EN 60529) IP20 |
