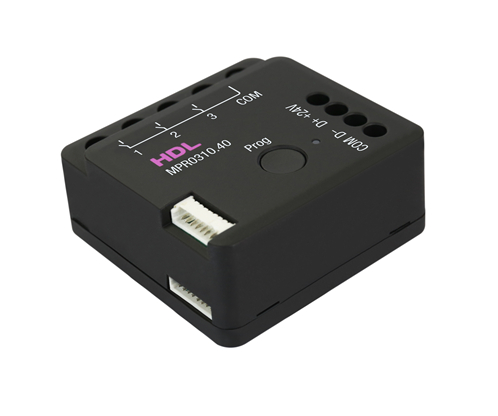

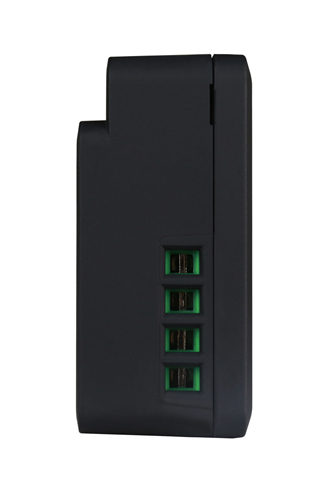

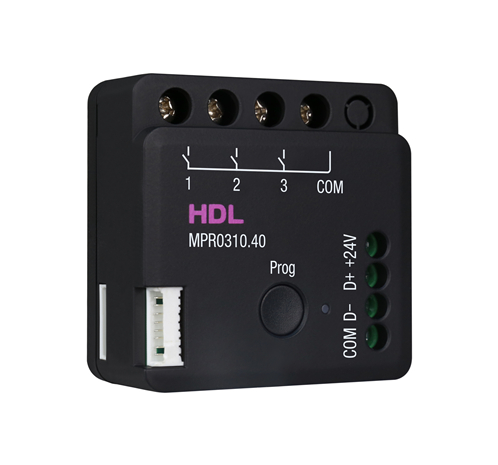

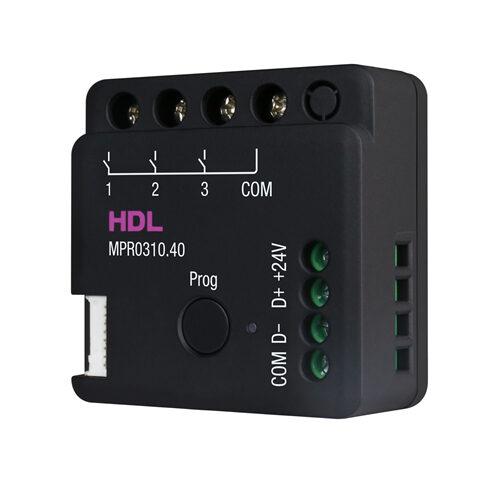

HDL-MPR0310.40

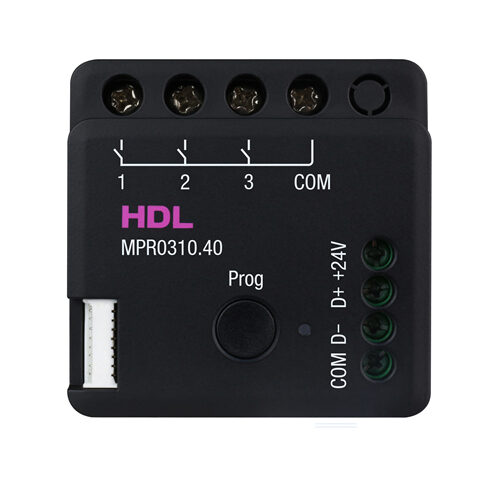

Bộ điều khiển âm tường 3 kênh 10A
3CH 10A Flush-mounted Switching Actuator
BusproActuator/Controller
Điện áp vào AC 100–240V, 50/60Hz; gồm 3 kênh relay TV8 công suất 10A/kênh, 7 kênh đầu vào tiếp điểm khô và 7 kênh đầu ra LED (12mA/kênh). Nhấn ngắn nút lập trình để bật/tắt toàn bộ kênh relay.
Đặc trưng
- Module relay thông minh lắp âm tường trong hộp đế chuẩn (depth 70mm), kết cấu gọn, mạch phong phú.
- Truyền thông qua giao thức HDL Buspro (485 Bus).
- 3 kênh relay TV8 điều khiển đóng/cắt 10A.
- 7 kênh tín hiệu tiếp điểm khô đầu vào và 7 kênh tín hiệu LED ngõ ra.
- Nút lập trình kèm đèn chỉ thị; nhấn nhanh để bật/tắt toàn bộ kênh relay.
- Kết hợp panel tiếp điểm khô tương ứng để điều khiển đèn, rèm, quạt, ổ cắm…
Thông số kỹ thuật
Thông số cơ bản
| Điện áp làm việc | 15~28V DC |
|---|---|
| Dòng làm việc | 96mA/24V DC |
| Số kênh relay | 3CH, 10A/CH (AC100-240V, 50/60Hz) |
| Tiếp điểm khô | 7CH dry contact input |
| Đèn LED báo | 7CH LED output, 12mA/CH |
| Truyền thông | HDL Buspro |
| Đường kính cáp đầu nối Buspro | 0.6-0.8mm |
Môi trường vận hành
| Nhiệt độ làm việc | -5℃~45℃ |
|---|---|
| Độ ẩm tương đối (làm việc) | ≤90% |
| Nhiệt độ lưu kho | -20℃~60℃ |
| Độ ẩm tương đối (lưu kho) | ≤93% |
Kích thước & cấu tạo
| Kích thước | 50mm×50mm×22.8mm |
|---|---|
| Khối lượng tịnh | 59g |
| Vật liệu vỏ | Flame retardant PC |
| Lắp đặt | Wall box |
| Cấp bảo vệ (EN 60529) | IP20 |
