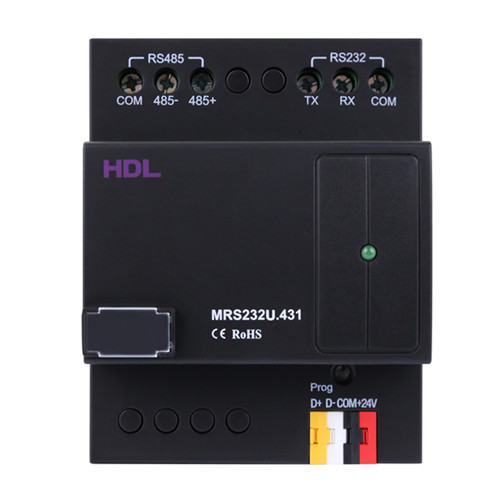

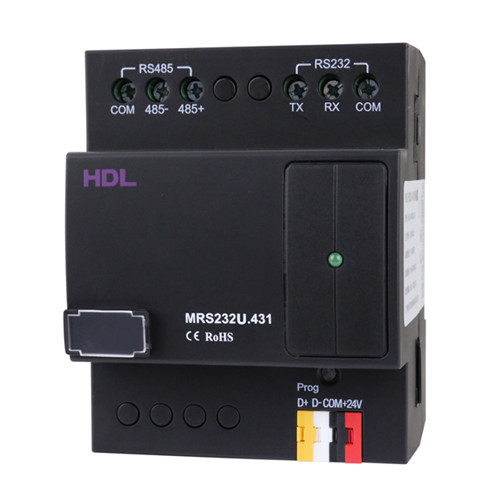

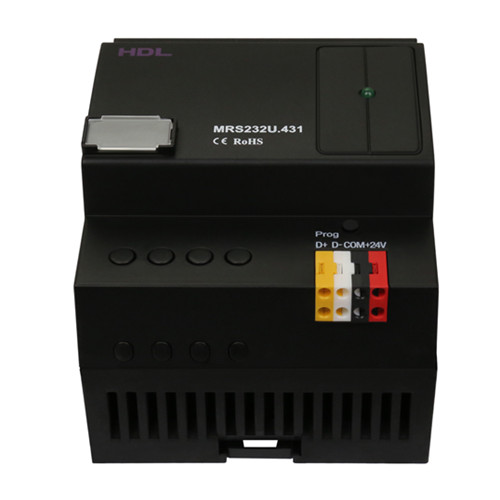

HDL-MRS232U.431
Gateway RS232/RS485
RS232/RS485 Gateway
Buspro Gateway
Sử dụng công nghệ cách ly RS485, hỗ trợ hai chế độ: chế độ thứ nhất cho phép thiết bị kết nối điều khiển thiết bị HDL Buspro thông qua RS232, chế độ thứ hai cho phép điều khiển thiết bị HDL Buspro thông qua RS485. Đồng thời, hệ thống Buspro cũng có thể điều khiển các thiết bị RS232 hoặc RS485.
Mô tả
Sử dụng công nghệ cách ly RS485, hỗ trợ hai chế độ: chế độ thứ nhất cho phép thiết bị kết nối điều khiển thiết bị HDL Buspro thông qua RS232, chế độ thứ hai cho phép điều khiển thiết bị HDL Buspro thông qua RS485. Đồng thời, hệ thống Buspro cũng có thể điều khiển các thiết bị RS232 hoặc RS485.
Đặc trưng
- Cho phép điều khiển qua lại giữa thiết bị giao tiếp RS485/RS232 và thiết bị hệ Buspro.
- Chuyển dữ liệu ASCII hoặc hexadecimal từ cổng RS485/RS232 sang giao thức Buspro.
- Chuyển giao thức Buspro sang dữ liệu ASCII hoặc hexadecimal ở cổng RS485/RS232.
- Hỗ trợ tối đa 99 lệnh đầu vào, mỗi lệnh chứa tối đa 33 ký tự ASCII.
- Tốc độ baud RS485/RS232: 1200, 2400, 4800, 9600, 14400, 19200, 38400, 57600, 115200bps — có thể cài đặt (bản tiêu chuẩn).
- Hỗ trợ nâng cấp trực tuyến.
Thông số kỹ thuật
Thông số cơ bản
| Điện áp làm việc | 15~30V DC |
|---|---|
| Dòng làm việc | 15mA/24V DC |
Communication Parameters
| Tốc độ baud | 1200，2400, 4800, 9600,14400，19200，38400,57600,115200bps |
|---|---|
| Bit dữ liệu | 8 |
| Bit dừng | 1, 2 |
| Truyền thông | HDL Buspro/RS232/RS485 |
Môi trường vận hành
| Nhiệt độ làm việc | -5℃~45℃ |
|---|---|
| Độ ẩm tương đối (làm việc) | ≤90% |
| Nhiệt độ lưu kho | -20℃~60℃ |
| Độ ẩm tương đối (lưu kho) | ≤93% |
Kích thước & cấu tạo
| Kích thước | 72mm×90mm×64mm |
|---|---|
| Khối lượng tịnh | 310g |
| Vật liệu vỏ | Nylon, PC |
| Lắp đặt | 35mm DIN rail installation |
| Cấp bảo vệ (EN 60529) | IP20 |
