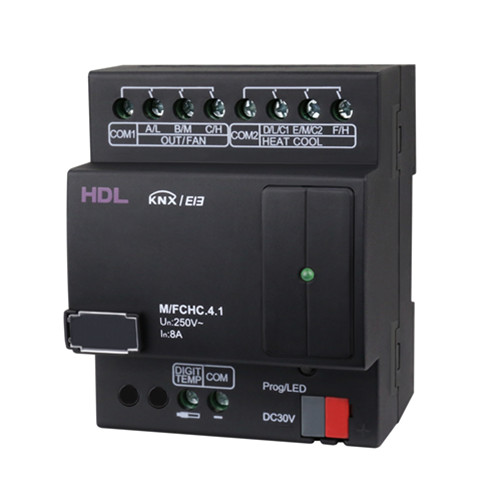

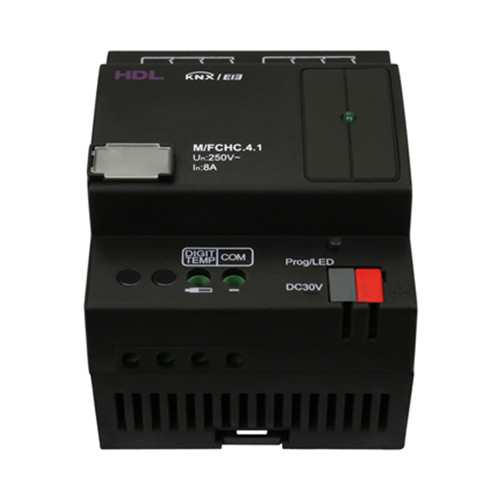

M/FCHC.4.1
Bộ chấp hành FCHC
KNX FCHC Actuator
KNXClimate Controller
Dạng gắn thanh DIN, dùng để điều khiển điều hòa không khí, quạt, máy nén và hệ thống sưởi sàn, có thể hoạt động kết hợp với nhiều loại bảng điều khiển khác nhau, chức năng từng kênh được thiết lập thông qua phần mềm ETS, hỗ trợ tối đa 7 cảm biến nhiệt độ số.
Mô tả
Dạng gắn thanh DIN, dùng để điều khiển điều hòa không khí, quạt, máy nén và hệ thống sưởi sàn, có thể hoạt động kết hợp với nhiều loại bảng điều khiển khác nhau, chức năng từng kênh được thiết lập thông qua phần mềm ETS, hỗ trợ tối đa 7 cảm biến nhiệt độ số.
Đặc trưng
- Bộ chấp hành KNX FCHC, truyền thông KNX/EIB, điều khiển điều hòa, quạt, máy nén và sưởi sàn.
- Cấu hình chức năng qua phần mềm ETS; phối hợp được với nhiều loại panel.
- Nhiều đối tượng điều khiển: HVAC, quạt, máy nén, sưởi sàn — mỗi mục tiêu một chế độ điều khiển.
- Điều khiển chủ động (active) và bị động (passive): active phối hợp panel không có thuật toán PI (như HDL-M/DLP04.1), passive phối hợp panel có thuật toán (như Siemens 5WG1).
- Đo nhiệt độ tại chỗ và cảnh báo khi vượt ngưỡng; kết nối tới 6 cảm biến nhiệt độ số.
- Cài trạng thái chế độ khi bật nguồn: giữ nguyên, Comfort, Standby, Economy, bảo vệ chống đóng băng/quá nhiệt.
- Đo và giám sát nhiệt độ độc lập ở mọi chế độ active.
- Hỗ trợ nâng cấp trực tuyến.
Thông số kỹ thuật
Thông số cơ bản
| Điện áp làm việc | 21~30V DC |
|---|---|
| Dòng làm việc | 20mA/30V DC |
| Truyền thông | KNX |
| Đường kính cáp đầu nối KNX | 0.6 – 0.8mm |
| Cảm biến nhiệt độ | Digital temperature sensor (TS/C1.0) |
| Dòng đầu ra | 8A(AC) 5A(DC) |
Môi trường vận hành
| Nhiệt độ làm việc | -5℃~45℃ |
|---|---|
| Độ ẩm tương đối (làm việc) | ≤90% |
| Nhiệt độ lưu kho | -20℃~60℃ |
| Độ ẩm tương đối (lưu kho) | ≤93% |
Kích thước & cấu tạo
| Kích thước | 90mm×72mm×64mm |
|---|---|
| Khối lượng tịnh | 168g |
| Vật liệu vỏ | Frame-retardant nylon |
| Lắp đặt | 35mm DIN rail installation (See Figure 6 - 8) |
| Cấp bảo vệ (EN 60529) | IP20 |
