M/EA3.16.1

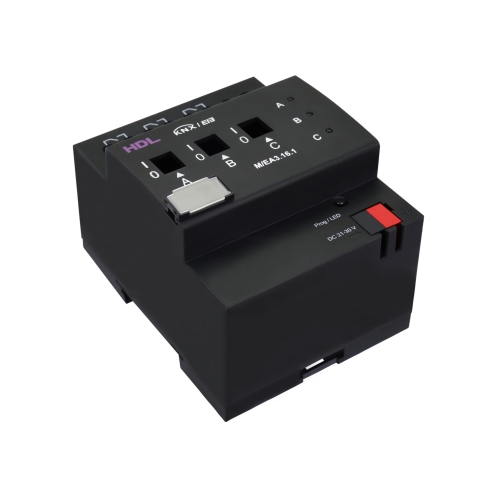

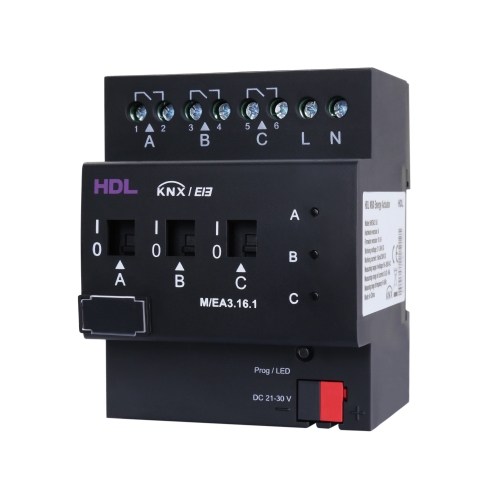

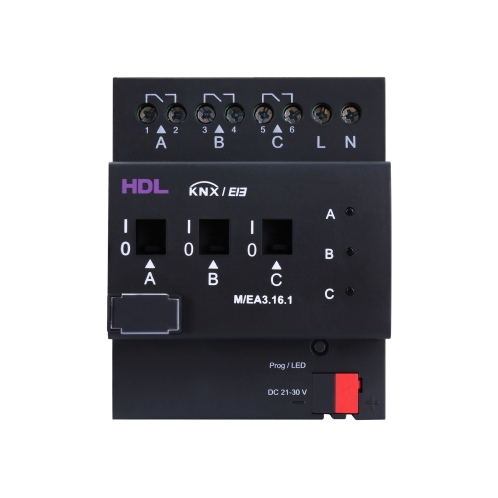

Bộ đo năng lượng KNX
KNX Energy Meter Actuator

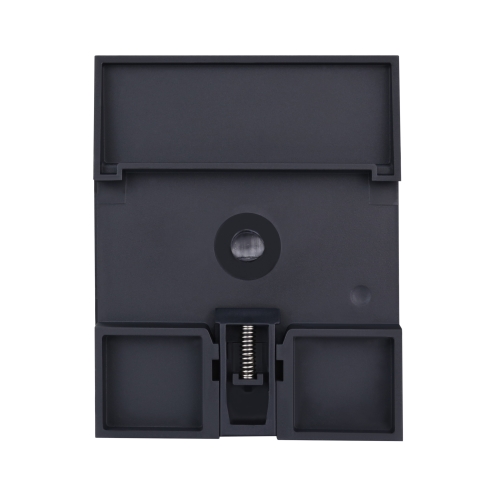

Dạng gắn thanh DIN, AC110–240V, gồm 3 kênh đo điện một pha, có khả năng đo năng lượng tác dụng, dòng điện, điện áp, tần số, công suất tác dụng, công suất biểu kiến và hệ số công suất cho từng kênh hoặc cho cả ba kênh. Các ngưỡng ngữ cảnh báo về dòng điện, điện áp và công suất tác dụng cho từng kênh có thể thiết lập, hỗ trợ điều khiển rơ-le 3 kênh 16A, tương thích với phần mềm quản lý năng lượng GraView.
Mô tả
Dạng gắn thanh DIN, AC110–240V, gồm 3 kênh đo điện một pha, có khả năng đo năng lượng tác dụng, dòng điện, điện áp, tần số, công suất tác dụng, công suất biểu kiến và hệ số công suất cho từng kênh hoặc cho cả ba kênh. Các ngưỡng ngữ cảnh báo về dòng điện, điện áp và công suất tác dụng cho từng kênh có thể thiết lập, hỗ trợ điều khiển rơ-le 3 kênh 16A, tương thích với phần mềm quản lý năng lượng GraView.
Đặc trưng
- Sử dụng 3 kênh Relay chốt từ chịu tải 50A
- Chịu tải dòng khởi động 50A cho mỗi Relay
- Tải mỗi kênh khuyến cáo sử dụng tối đa 16A
- Điện áp sử dụng: 250VAC, 50Hz
- Phản hồi trạng thái về BUS
- Tự khôi phục trạng thái sau khi mất điện và có điện trở lại.
- Có 10 ngữ cảnh tích hợp
- Thống kê dòng điện trên từng kênh riêng biệt và tổng tất cả các kênh.
- Tích hợp chức năng tự đóng/mở theo thời gian đặt trước.
- Tích hợp độ trễ đóng mở riêng biệt từng kênh
- Có chức năng điều khiển chớp nháy - chuyển đổi trong tình huống cần cảnh báo.
- Thống kê điện năng tiêu thụ, công suất, cường độ dòng điện, điện áp và Hệ số công suất (power factor) trên từng kênh.
- Sẵn sàng tích hợp với phần mềm GraView Energy Management
Thông số kỹ thuật

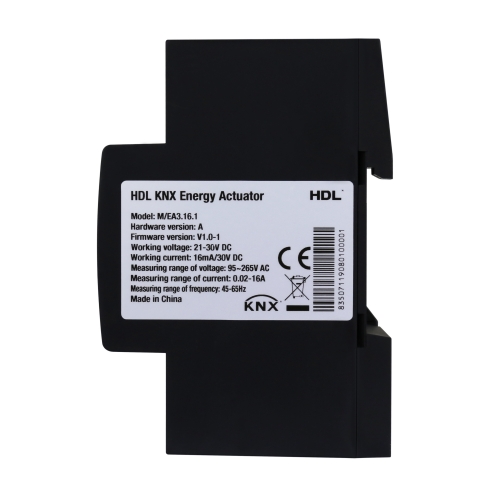

Thông số
| Điện áp làm việc | 21~30V DC |
|---|---|
| Dòng làm việc | 16mA/30V DC |
| Dải đo điện áp | 95~265V AC |
| Dải đo dòng điện | 0.02~16A |
| Dải đo tần số | 45~65Hz |
| Truyền thông | KNX/EIB |
| Đường kính cáp đầu nối KNX | 0.6 – 0.8mm |
