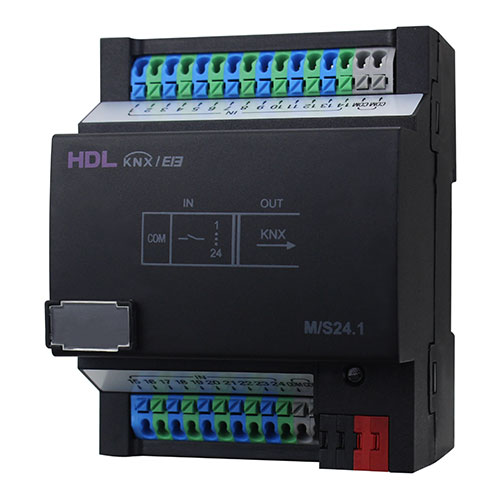

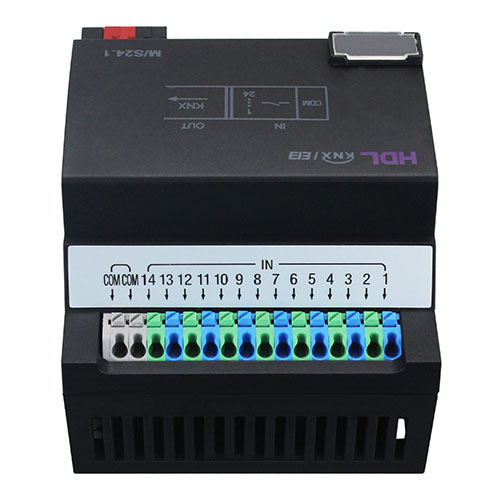

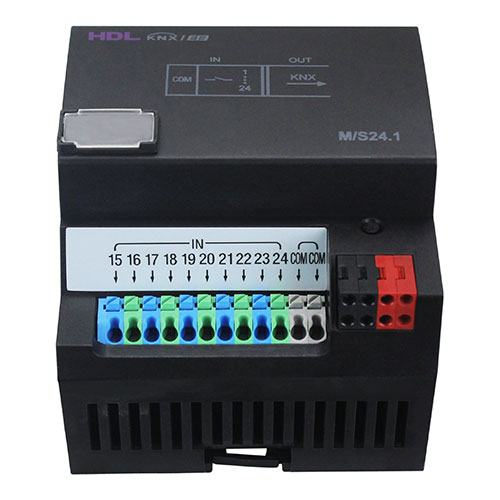

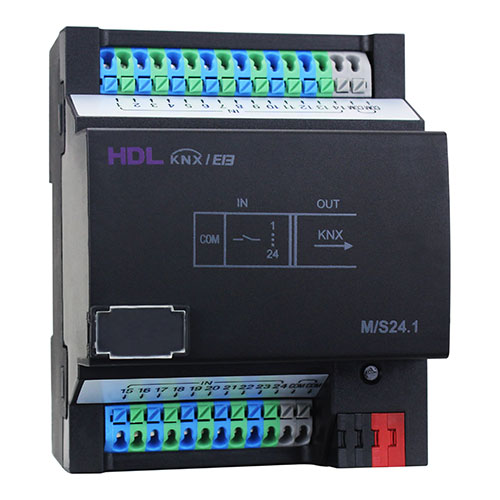

M/S24.1
Module tiếp điểm khô 24 vùng
KNX 24-Zone Dry Contact Module
KNX Dry Contact / IR Emitter
Gồm 24 kênh đầu vào tiếp điểm khô, hoạt động như cầu nối giữa các đầu ra điều khiển cơ hoặc điện tử và hệ thống bus KNX, cho phép điều khiển nhiều thiết bị khác nhau như bộ điều sáng, rèm, cửa chớp, chuông và các thiết bị khác.
Mô tả
Gồm 24 kênh đầu vào tiếp điểm khô, hoạt động như cầu nối giữa các đầu ra điều khiển cơ hoặc điện tử và hệ thống bus KNX, cho phép điều khiển nhiều thiết bị khác nhau như bộ điều sáng, rèm, cửa chớp, chuông và các thiết bị khác.
Đặc trưng
- Hỗ trợ 24 tiếp điểm khô hoặc ướt đầu vào (công tắc cơ hoặc công tắc điện tử)
- Hỗ trợ điều khiển dạng Switch (ON/OFF/TOGGLE)
- Hỗ trợ điều khiển làm mờ đèn.
- Hỗ trợ điều khiển đóng/mở/ và điều khiển tỷ lệ đóng/mở rèm.
- Điều khiển ngữ cảnh
- Tích hợp độ trễ đóng mở riêng biệt từng kênh
- Có đầu ra dữ liệu 1byte và 2bytes.
- Có thể gửi đồng thời dữ liệu độc lập đến 10 mục tiêu khác nhau trên mỗi kênh (bao gồm 1bit, 1byte và 2bytes)
Thông số kỹ thuật
Thông số cơ bản
| Điện áp làm việc | 21~30V DC |
|---|---|
| Dòng làm việc | 10mA/30V DC |
| Truyền thông | KNX/EIB |
| Đường kính cáp đầu nối KNX | 0.6 - 0.8mm |
Môi trường vận hành
| Nhiệt độ làm việc | -5℃~45℃ |
|---|---|
| Độ ẩm tương đối (làm việc) | ≤90% |
| Nhiệt độ lưu kho | -20℃~60℃ |
| Độ ẩm tương đối (lưu kho) | ≤93% |

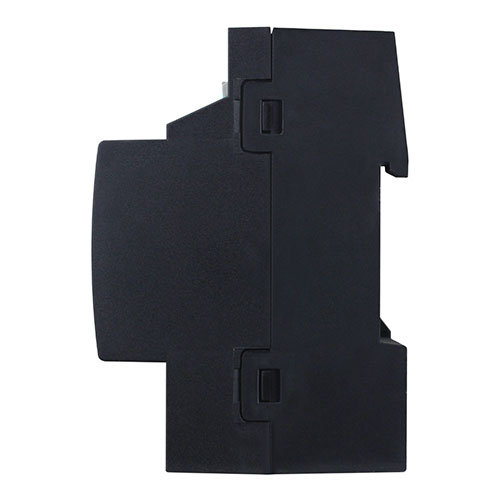

Kích thước & cấu tạo
| Kích thước | 90mm×72mm×64mm |
|---|---|
| Khối lượng tịnh | 110g |
| Vật liệu vỏ | Nylon |
| Lắp đặt | 35mm DIN rail installation |
| Cấp bảo vệ (EN 60529) | IP20 |
