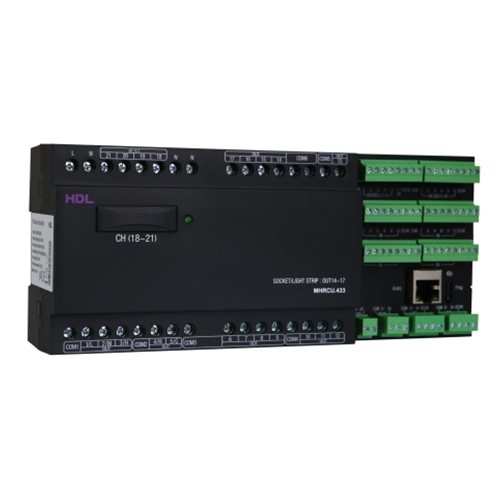

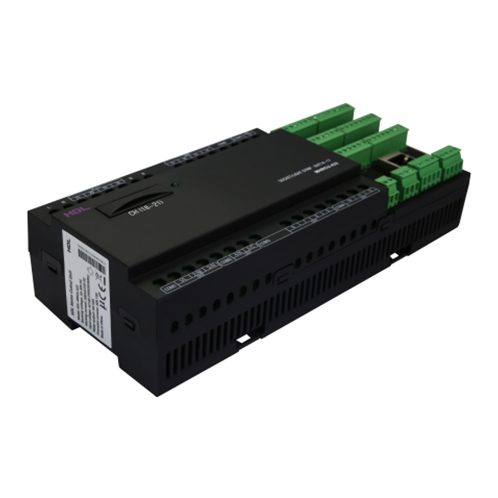

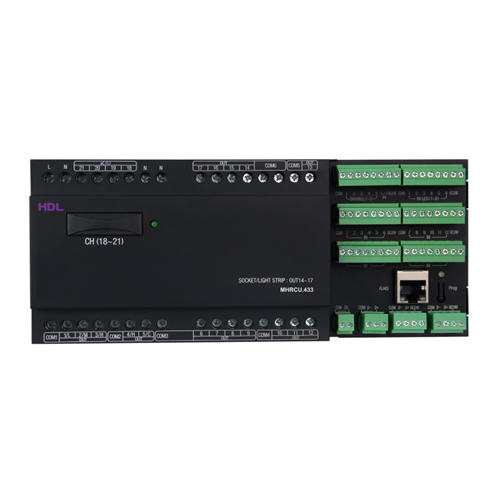

HDL-MRCU.433
Bộ điều khiển hỗn hợp phiên bản Buspro
Home Control Unit
Buspro Actuator/Controller
Lắp đặt DIN-Rail, giao tiếp HDL Buspro qua RJ45 và UDP/IP, tổng cộng 48 kênh, gồm relay kênh 1–13 tải 5A, relay kênh 14–17 tải 10A, dimming Leading Edge kênh 18–21 tải 1A, 24 kênh tiếp điểm khô, 5 kênh chuông cửa và 6 kênh ngõ ra LED.
Mô tả
Lắp đặt DIN-Rail, giao tiếp HDL Buspro qua RJ45 và UDP/IP, tổng cộng 48 kênh, gồm relay kênh 1–13 tải 5A, relay kênh 14–17 tải 10A, dimming Leading Edge kênh 18–21 tải 1A, 24 kênh tiếp điểm khô, 5 kênh chuông cửa và 6 kênh ngõ ra LED.
Đặc trưng
- Home Control Unit supports the functions of gateway, mix controller, dry contact, and LED output. The Home Control Unit has 22 channel outputs, 24-channel dry contacts and 11-channel LED outputs.
Thông số kỹ thuật

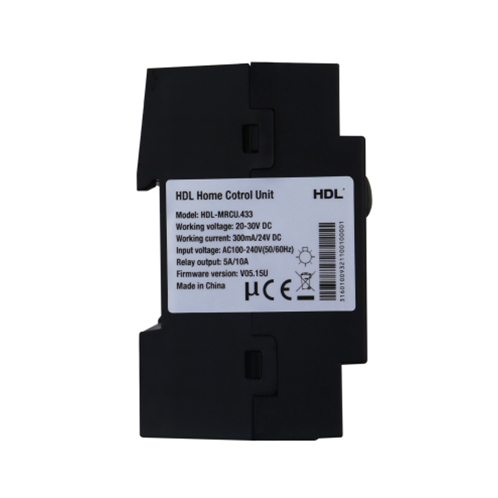

Thông số cơ bản
| Điện áp làm việc | 20~30V DC |
|---|---|
| Dòng làm việc | 300mA/24V DC |
| Điện áp đầu vào | AC100-240V，50/60Hz |
| Communication interface | HDL Buspro, RJ45 |
| RJ45 interface | UDP/IP network interface |
| TRIAC | 16A TRIAC, minimum load is 30W |
| Đường kính cáp đầu nối Buspro | 0.6-0.8mm |
| Đầu ra relay | 5A/10A |
Môi trường vận hành
| Nhiệt độ làm việc | -5℃~45℃ |
|---|---|
| Độ ẩm tương đối (làm việc) | ≤90% |
| Nhiệt độ lưu kho | -20℃~60℃ |
| Độ ẩm tương đối (lưu kho) | ≤93% |
Kích thước & cấu tạo
| Kích thước | 216mm×90mm×56mm |
|---|---|
| Khối lượng tịnh | 725g |
| Vật liệu vỏ | Nylon |
| Lắp đặt | 35mm DIN rail installation |
| Cấp bảo vệ (EN 60529) | IP20 |
Tài liệu đính kèm
Sản phẩm liên quan

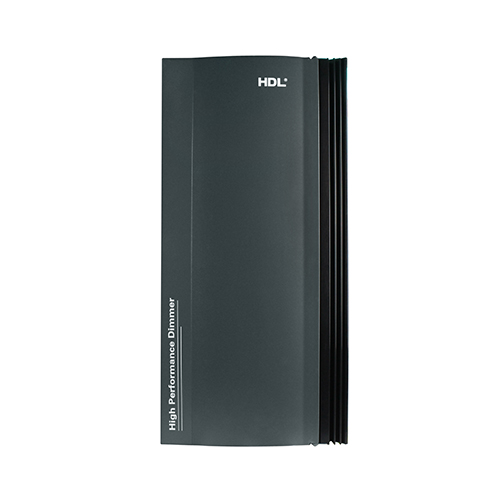

HDL-MDH1210
Bộ điều chỉnh sáng Leading Edge công suất cao 12 kênh 10A gắn tường
Actuator/Controller

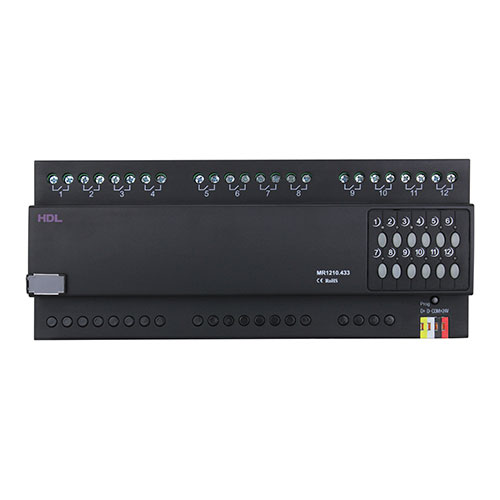

HDL-MR1210.433
Bộ chuyển mạch công suất cao 12 kênh 10A
Actuator/Controller

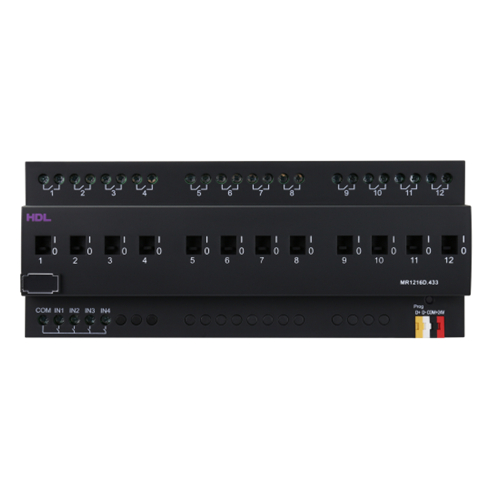

HDL-MR1216D.433
Bộ chuyển mạch công suất cao 12 kênh 16A kèm tiếp điểm khô
Actuator/Controller

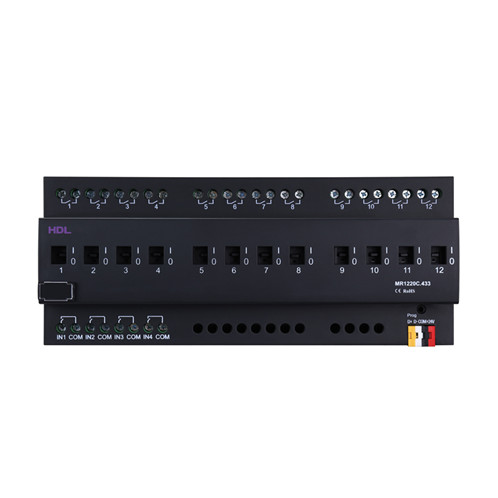

HDL-MR1220C.433
