MDL64-BP.53

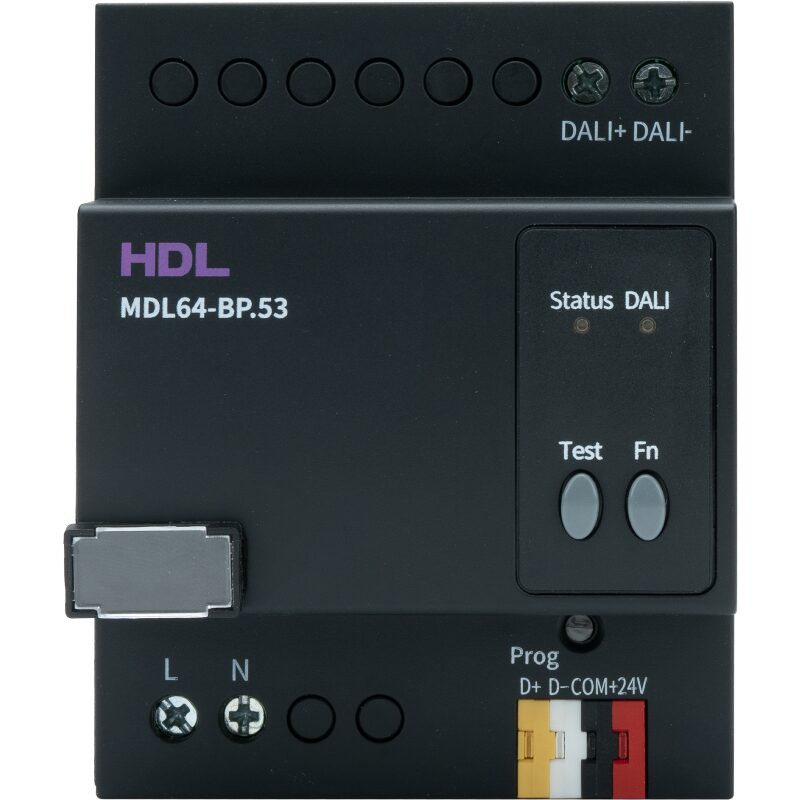

Bộ điều khiển Buspro - DALI 64 kênh

Name: Bộ điều khiển Buspro - DALI 64 kênh
Brand: HDL Automation
SKU: MDL64-BP.53

Buspro Actuator/Controller

Bộ điều khiển Buspro–DALI (MDL64-BP.53) là module điều sáng DALI-2 dựa trên giao thức HDL Buspro. Thiết bị hỗ trợ điều khiển đơn tuyến, điều khiển theo khu vực/nhóm, điều khiển ngữ cảnh và chuỗi, cho phép điều khiển thông minh thiết bị chiếu sáng và liên động với các hệ thống khác. Hỗ trợ tối đa 64 driver DALI.

↓ Tài liệu kỹ thuật

Mô tả

Đặc trưng

Hỗ trợ 64 driver DALI với các chức năng khác nhau.
Tận dụng lại tham số cài sẵn trong driver.
Hỗ trợ điều sáng, nhiệt độ màu và điều khiển màu.
Hỗ trợ 16 khu vực/nhóm, điều khiển độc lập từng nhóm.
Mỗi khu vực đặt được 16 scene, tối đa 256 scene.
Chuỗi (sequence) chọn scene của các khu vực khác nhau.
Hỗ trợ phản hồi trạng thái.
Bảo vệ ngắn mạch Buspro.
Hỗ trợ nâng cấp OTA.

Thông số kỹ thuật

Thông số cơ bản

Điện áp bus DALI	17V DC
Dòng bus DALI	0.25A / 17V DC
Số thiết bị DALI hỗ trợ	64
Nguồn vào AC	100–240V~ 50/60Hz
Dòng AC (điển hình)	0.1A @ 230VAC
Điện áp định mức bus	24V DC
Dòng định mức bus	15mA / 24V DC
Giao tiếp điều khiển	DALI (điều sáng)

Bảo vệ

Bảo vệ ngắn mạch	Có, tự phục hồi sau khi hết lỗi
Bảo vệ quá dòng	Có, tự phục hồi sau khi hết lỗi
Bảo vệ quá nhiệt	Có, tự phục hồi sau khi nhiệt độ giảm

Môi trường vận hành

Nhiệt độ làm việc	-5℃ ~ 45℃
Độ ẩm tương đối (làm việc)	≤90% (không ngưng tụ)
Nhiệt độ lưu kho	-20℃ ~ 60℃
Độ ẩm tương đối (lưu kho)	≤93%

Kích thước & cấu tạo

Kích thước	72×90×64mm
Khối lượng tịnh	338g
Vật liệu vỏ	Nylon, PC
Lắp đặt	Lắp trên thanh DIN 35mm
Cấp bảo vệ (EN 60529)	IP20
Chứng nhận	CE, RoHS
