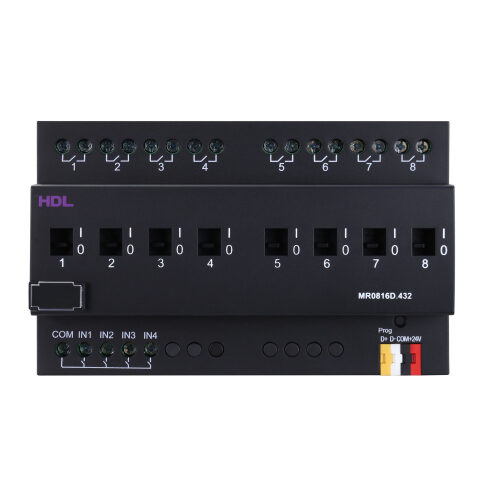

HDL-MR0816D.432
Bộ chuyển mạch công suất cao 8 kênh 16A kèm tiếp điểm khô
8CH 16A High Power Switch Actuator (with Dry Contact)
BusproActuator/Controller
Lắp đặt DIN-Rail, tải ra 16A mỗi kênh với relay từ tính 50A, tích hợp 4 kênh ngõ vào tiếp điểm khô cùng bộ điều khiển cảnh và trình tự.
Đặc trưng
- Khối ngõ ra 8 kênh relay, mỗi kênh 16A, dùng relay chốt từ 50A — tiêu thụ điện thấp, tuổi thọ cao.
- Tích hợp 4 kênh tiếp điểm khô (dry contact).
- Điều khiển ngữ cảnh (scene) và chuỗi tuần tự (sequence); tối đa 8 vùng độc lập.
- Tới 13 scene cho mỗi vùng (12 scene chỉnh sửa được), thời gian chạy scene tới 60 phút.
- 2 sequence cho mỗi vùng, tối đa 12 bước mỗi sequence.
- Trễ bảo vệ đèn 0–60 phút và trễ bật đồng loạt 0–25 giây cho từng kênh.
- Công tắc thủ công từng kênh; cài đặt chức năng đèn cầu thang cho kênh.
- Tự kích hoạt lại scene đã chọn hoặc scene trước khi mất điện khi khởi động lại.
- Truyền thông HDL Buspro, hỗ trợ nâng cấp trực tuyến.
Thông số kỹ thuật
Thông số cơ bản
| Điện áp làm việc | 24~30V DC |
|---|---|
| Dòng làm việc | 40mA/24V DC |
| Điện áp đầu vào | 120V/240V AC (50/60Hz) |
| Kênh đầu ra | HDL-MR0816D.432: 8CH, 16A/CH |
| Đầu vào tiếp điểm khô | HDL-MR0816D.432: 4CH |
| Relay | 50A Magnetic latching relay |
| Dòng ra tối đa mỗi kênh | 16A |
| Tuổi thọ điện của relay | >60000 (Resistive load) |
| Bảo vệ | Connect a breaker to each channel |
Môi trường vận hành
| Nhiệt độ làm việc | -5℃~45℃ |
|---|---|
| Độ ẩm tương đối (làm việc) | ≤90% |
| Nhiệt độ lưu kho | -20℃~60℃ |
| Độ ẩm tương đối (lưu kho) | ≤93% |
Kích thước & cấu tạo
| Kích thước | HDL-MR0816D.432: 144mm×90mm×64mm |
|---|---|
| Khối lượng tịnh | HDL-MR0816D.432: 487g |
| Vật liệu vỏ | Nylon, PC |
| Lắp đặt | 35mm DIN rail installation |
| Cấp bảo vệ (EN 60529) | IP20 |
Tài liệu đính kèm
