HDL-MD0403.432

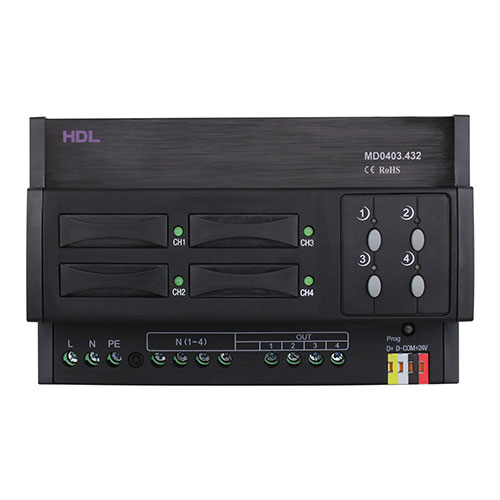

Bộ điều chỉnh sáng Leading Edge 4 kênh 3A
4CH 3A Leading Edge Dimming Actuator
BusproActuator/Controller
Lắp đặt DIN-Rail, tải 3A mỗi kênh và tổng tải 10A, hỗ trợ điện áp 110/220VAC 50–60Hz, sử dụng TRIAC 25A với tải tối thiểu 40W, tích hợp bộ điều khiển cảnh và cầu chì thay thế nhanh.
Đặc trưng
- Bộ điều chỉnh sáng Leading Edge 4 kênh 3A, hỗ trợ nguồn vào AC220V và AC110V.
- Mỗi kênh có nút bypass để điều khiển thủ công.
- Bảo vệ cầu chì cho từng kênh (cầu chì 8A loại aR); đèn LED báo kênh bị ngắn mạch.
- Tối đa 4 vùng độc lập, tới 12 scene cho mỗi vùng.
- Tới 6 sequence, 12 bước cho mỗi sequence.
- 4 đường cong điều sáng, độ phân giải điều sáng 512 bước; cài ngưỡng Low/High/Max từng kênh.
- Bảo vệ ngắn mạch và bảo vệ quá nhiệt; mỗi kênh tải tới 3A.
- Tự kích hoạt lại scene đã chọn hoặc scene trước khi mất điện khi khởi động lại.
- Hỗ trợ nâng cấp trực tuyến qua HDL Buspro.
Thông số kỹ thuật
Thông số cơ bản
| Điện áp làm việc | 15~30V DC |
|---|---|
| Dòng làm việc | 28mA/24V DC |
| Điện áp đầu vào | AC100-240V (50/60Hz) |
| Kênh đầu ra | 4CH/3A |
| Tổng dòng ra tối đa | 10A |
| Cầu chì | 8A aR type |
| Chế độ dimming | TRIAC, minimum load 40W |
| Đường cong dimming | Linear, 1.5 exponent, 2.0 exponent, 3.0 exponent |
Môi trường vận hành
| Nhiệt độ làm việc | -5℃~45℃ |
|---|---|
| Độ ẩm tương đối (làm việc) | ≤90% |
| Nhiệt độ lưu kho | -20℃~60℃ |
| Độ ẩm tương đối (lưu kho) | ≤93% |
Kích thước & cấu tạo
| Kích thước | 144mm×90mm×64mm |
|---|---|
| Khối lượng tịnh | 715g |
| Vật liệu vỏ | Nylon, PC |

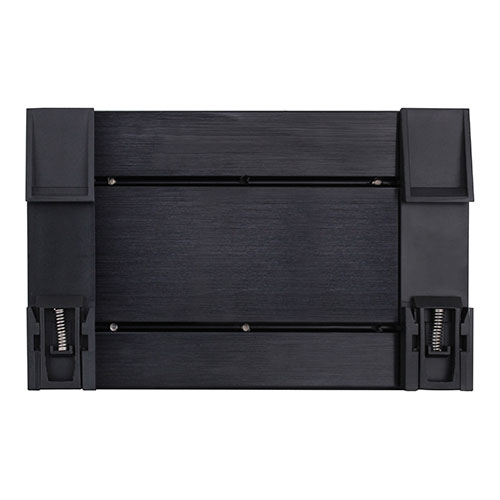

| Lắp đặt | 35mm DIN rail installation |
| Cấp bảo vệ (EN 60529) | IP20 |
