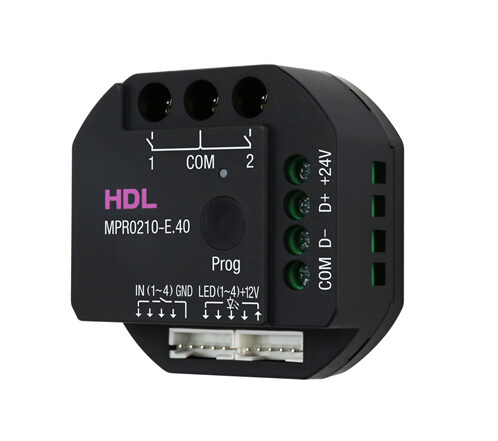

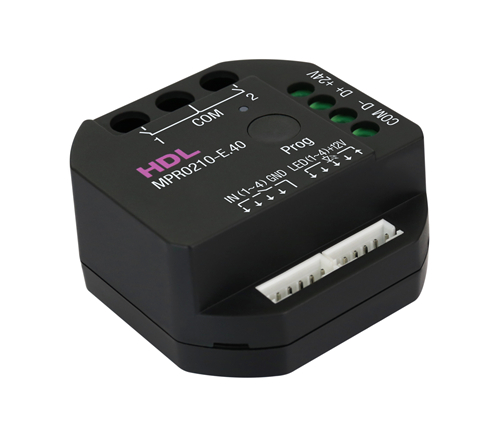

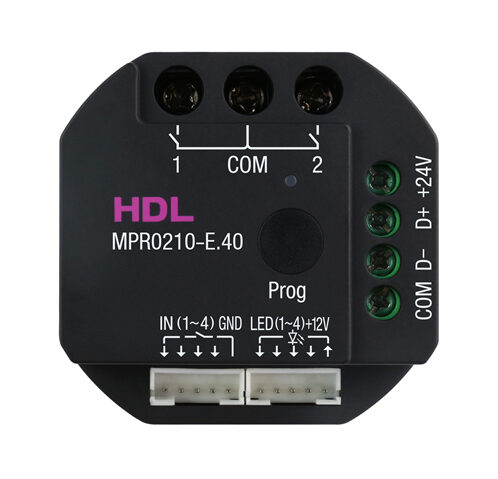

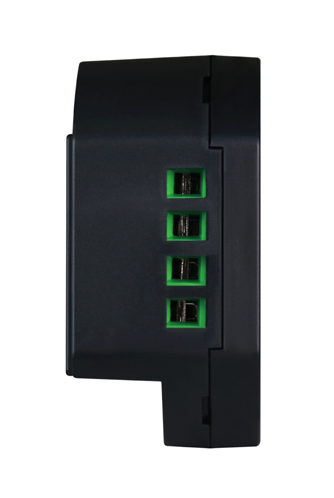

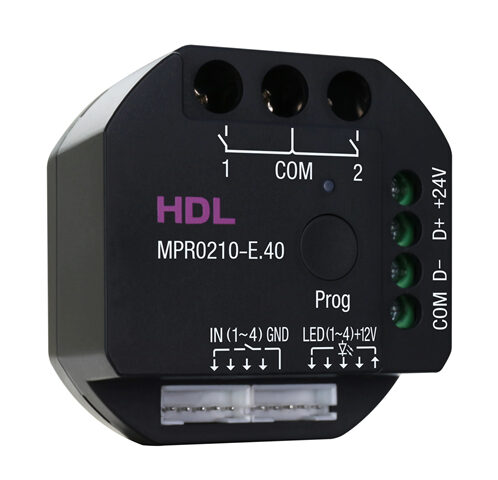

HDL-MPR0210-E.40
Bộ điều khiển âm tường 2 kênh 10A
2CH 10A Flush-mounted Switching Actuator (EU)
BusproActuator/Controller
Điện áp vào AC 100–240V, 50/60Hz; gồm 2 kênh relay 10A/kênh, 4 kênh đầu vào tiếp điểm khô và 4 kênh đầu ra LED (12mA/kênh). Nhấn ngắn nút lập trình để bật/tắt toàn bộ kênh relay.
Đặc trưng
- Module relay thông minh lắp âm tường trong hộp đế chuẩn EU, kết cấu gọn, mạch phong phú.
- Truyền thông qua giao thức HDL Buspro (485 Bus).
- 2 kênh relay điều khiển đóng/cắt 10A.
- 4 kênh tín hiệu tiếp điểm khô đầu vào và 4 kênh tín hiệu LED ngõ ra.
- Nút lập trình kèm đèn chỉ thị; nhấn nhanh để bật/tắt toàn bộ kênh relay.
- Kết hợp panel tiếp điểm khô tương ứng để điều khiển đèn, rèm, quạt, ổ cắm…
Thông số kỹ thuật
Thông số cơ bản
| Điện áp làm việc | 15~28V DC |
|---|---|
| Dòng làm việc | 65mA/24V DC |
| Số kênh relay | 2CH, 10A/CH (AC100-240V, 50/60Hz) |
| Tiếp điểm khô | 4CH dry contact input |
| Đèn LED báo | 4CH LED output, 12mA/CH |
| Truyền thông | HDL Buspro |
| Đường kính cáp đầu nối Buspro | 0.6-0.8mm |
Môi trường vận hành
| Nhiệt độ làm việc | -5℃~45℃ |
|---|---|
| Độ ẩm tương đối (làm việc) | ≤90% |
| Nhiệt độ lưu kho | -20℃~60℃ |
| Độ ẩm tương đối (lưu kho) | ≤93% |
Kích thước & cấu tạo
| Kích thước | 46.8mm×46.8mm×23.5mm |
|---|---|
| Khối lượng tịnh | 46g |
| Vật liệu vỏ | Flame retardant PC |
| Lắp đặt | Wall box |
| Cấp bảo vệ (EN 60529) | IP20 |
