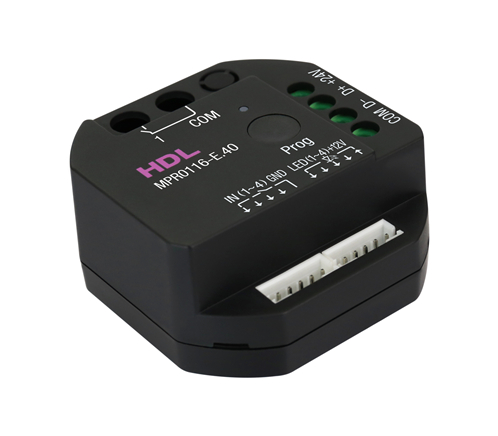

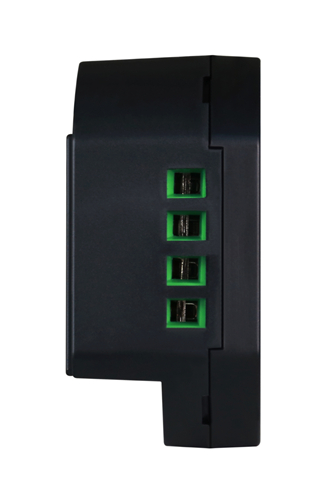

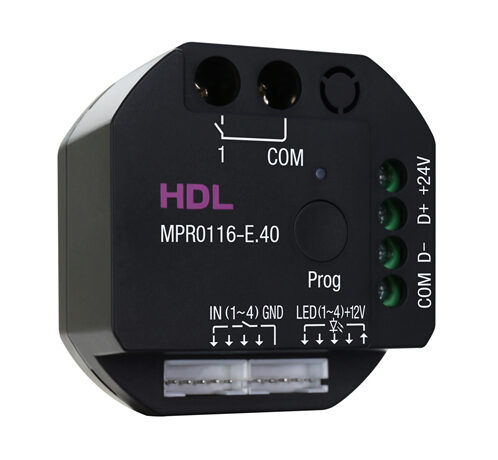

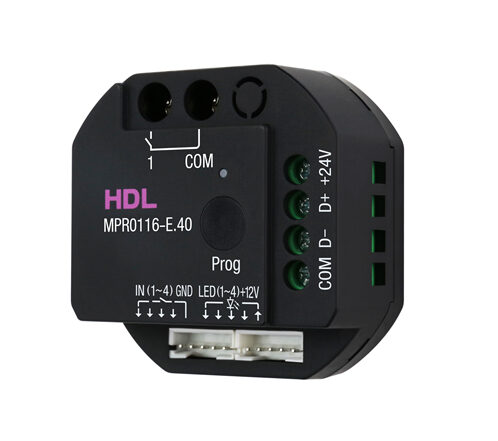

HDL-MPR0116-E.40

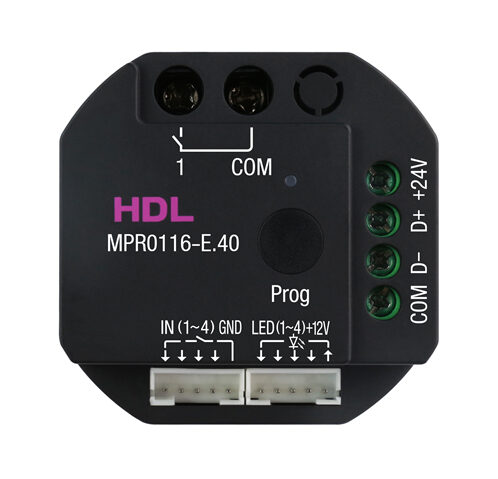

Bộ chuyển mạch gắn âm 1 kênh 16A

Name: Bộ chuyển mạch gắn âm 1 kênh 16A
Brand: HDL Automation
SKU: HDL-MPR0116-E.40

1CH 16A Flush-mounted Switching Actuator (EU)

BusproActuator/Controller

Sử dụng điện áp vào AC100–240V 50/60Hz, gồm 1 kênh đầu ra relay 16A, 4 kênh ngõ vào tiếp điểm khô và 4 kênh ngõ ra đèn LED 12mA mỗi kênh; nhấn ngắn nút lập trình để bật hoặc tắt toàn bộ các kênh relay.

↓ Tài liệu kỹ thuật

Đặc trưng

Module relay thông minh lắp âm tường trong hộp đế chuẩn EU, kết cấu gọn, mạch phong phú.
Truyền thông qua giao thức HDL Buspro (485 Bus).
1 kênh relay điều khiển đóng/cắt 16A.
4 kênh tín hiệu tiếp điểm khô đầu vào và 4 kênh tín hiệu LED ngõ ra.
Nút lập trình kèm đèn chỉ thị; nhấn nhanh để bật/tắt toàn bộ kênh relay.
Kết hợp panel tiếp điểm khô tương ứng để điều khiển đèn, rèm, quạt, ổ cắm…

Thông số kỹ thuật

Thông số cơ bản

Điện áp làm việc	15~28V DC
Dòng làm việc	HDL-MPR0116-E.40: 95mA/24V DC
Số kênh relay	HDL-MPR0116-E.40: 1CH, 16A/CH (AC100-240V, 50/60Hz)
Tiếp điểm khô	4CH dry contact input
Đèn LED báo	4CH LED output, 12mA/CH
Truyền thông	HDL Buspro
Đường kính cáp đầu nối Buspro	0.6-0.8mm

Môi trường vận hành

Nhiệt độ làm việc	-5℃~45℃
Độ ẩm tương đối (làm việc)	≤90%
Nhiệt độ lưu kho	-20℃~60℃
Độ ẩm tương đối (lưu kho)	≤93%

Kích thước & cấu tạo

Kích thước	HDL-MPR0116-E.40: 46.8mm×46.8mm×23mm
Khối lượng tịnh	HDL-MPR0116-E.40: 45g
Vật liệu vỏ	Flame retardant PC
Lắp đặt	Wall box (Figure 8 - 9)
Cấp bảo vệ (EN 60529)	IP20
