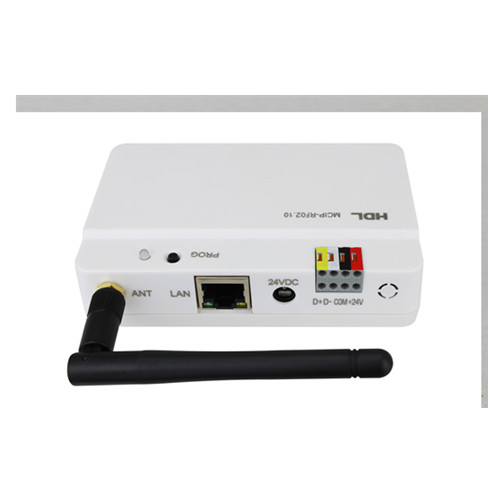

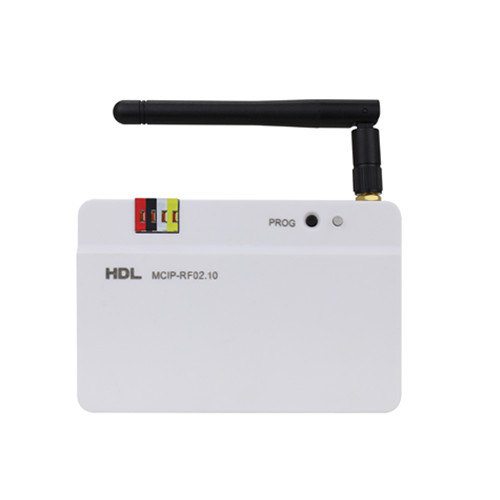

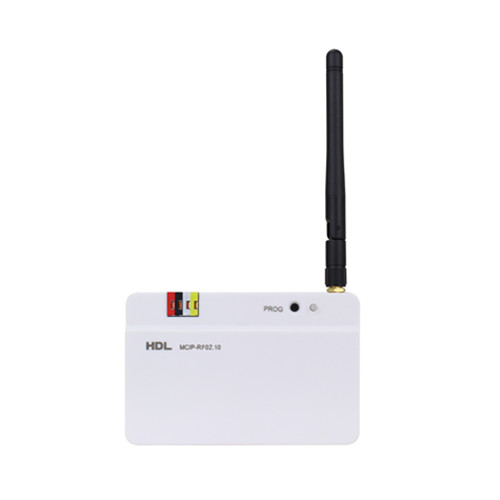

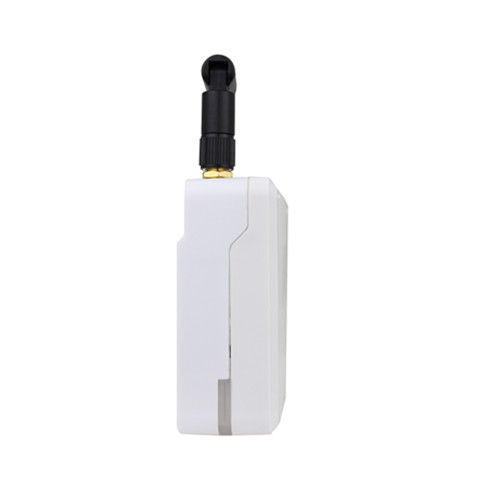

Gateway Wireless Mesh

MCIP-RF02.10

Gateway Wireless Mesh

Wireless Mesh Gateway

Buspro Wireless Gateway

HDL-MCIP-RF02.10 là gateway dựa trên công nghệ MESH, tích hợp ba giao tiếp: RJ45, HDL Buspro và RF. Cho phép các thiết bị thông minh HDL trên nhiều nền tảng truyền dẫn khác nhau (RS485, Ethernet hoặc RF) giao tiếp với nhau.

↓ Tài liệu kỹ thuật

Mô tả

HDL-MCIP-RF02.10 là gateway dựa trên công nghệ MESH, tích hợp ba giao tiếp: RJ45, HDL Buspro và RF. Cho phép các thiết bị thông minh HDL trên nhiều nền tảng truyền dẫn khác nhau (RS485, Ethernet hoặc RF) giao tiếp với nhau.

Đặc trưng

  • Hỗ trợ chế độ Mesh
  • Hỗ trợ chế độ Bridge (truyền dẫn trong suốt)
  • Truyền dữ liệu không dây có mã hóa
  • Module không dây 433M tích hợp, hỗ trợ điều khiển từ xa HDL

Thông số kỹ thuật

Thông số cơ bản

Điện áp làm việc 12~30V DC
Truyền thông giao tiếp RJ45, HDL Buspro, RF
Khoảng cách truyền trong nhà ≤50m (không vật cản)
Tần số SubG · Công suất phát không dây +10dBm
RSSI (cường độ tín hiệu thu) >-80dbm
Băng tần & PSK xuất xưởng (khuyến nghị không nên đặt trùng với thiết lập gốc.) · Chế độ làm việc: Mesh, Bridge
Đầu nối BUS (Wago) 252

Phân bổ tần số

WPAN (Trung Quốc) 780–786 MHz
SRD (Châu Âu) 864–870 MHz
ISM (Bắc Mỹ) 904–928 MHz · PSK mặc định HDL-SecurityKey0

Môi trường vận hành

Nhiệt độ làm việc -5℃~45℃
Độ ẩm tương đối (làm việc) ≤90%
Nhiệt độ lưu kho -20℃~60℃
Độ ẩm tương đối (lưu kho) ≤93%

Kích thước & cấu tạo

Kích thước 107×99.5×27 (mm)
Khối lượng tịnh 212g
Vật liệu vỏ ABS

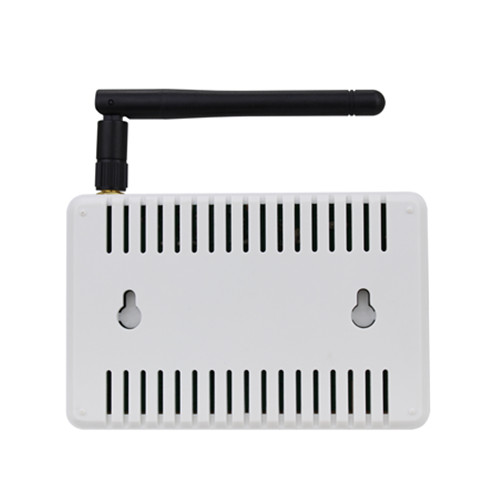

Lắp đặt Đặt tự do hoặc gắn tường
Cấp bảo vệ (EN 60529) IP20

Tài liệu đính kèm
