M/PTCI.1

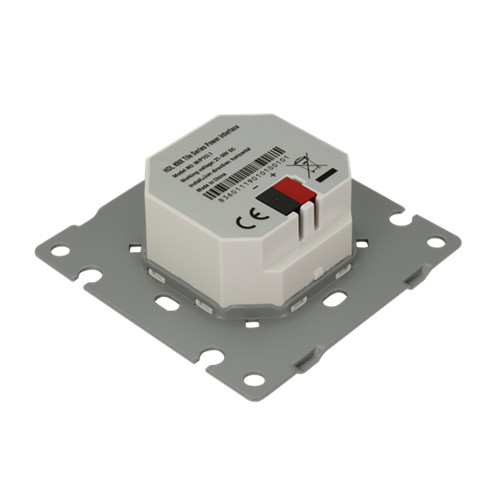

Giao diện cấp nguồn cho bảng điều khiển EU

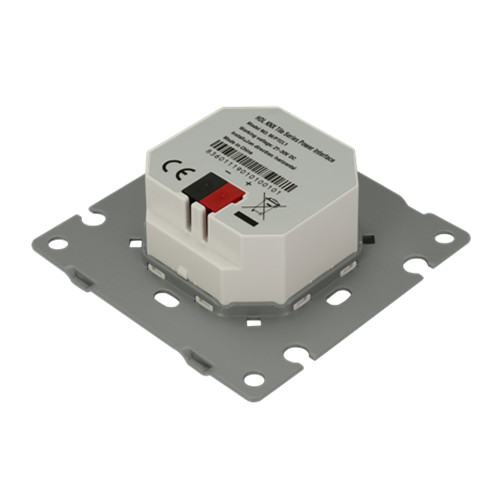

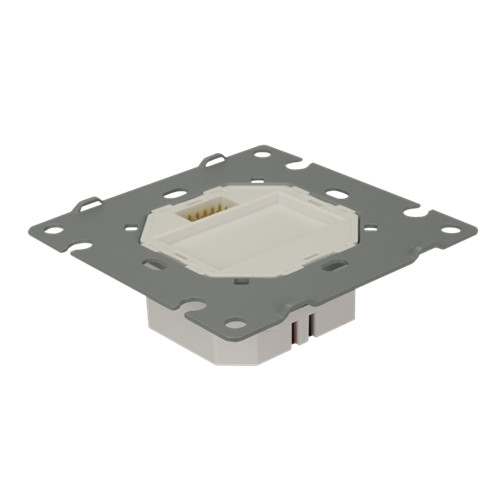

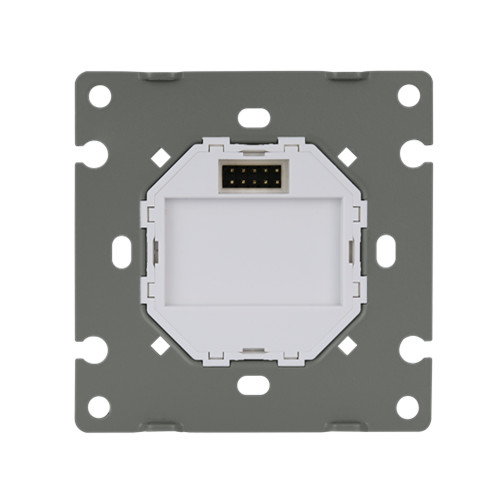

KNX Tile Series Power Interface
KNXPanel Power Interface
Cung cấp nguồn DC và giao tiếp với các bảng điều khiển tường dòng Tile của HDL, ngoại trừ Tile Thermostat 2.0.
Đặc trưng
- Giao diện nguồn cho panel KNX Tile Series, cấp điện áp hoạt động và tín hiệu truyền thông cho panel.
- Cấp điện áp hoạt động cho panel.
- Cấp tín hiệu truyền thông cho panel.
- Dùng cho panel Tile cả bản nhựa và kim loại, lắp ngang hoặc dọc.
Thông số kỹ thuật
Thông số cơ bản
| Điện áp làm việc | 21~30V DC |
|---|---|
| Truyền thông | KNX |
| Đường kính cáp đầu nối KNX | 0.6-0.8mm |
Môi trường vận hành
| Nhiệt độ làm việc | -5℃~45℃ |
|---|---|
| Độ ẩm tương đối (làm việc) | ≤90% |
| Nhiệt độ lưu kho | -20℃~60℃ |
| Độ ẩm tương đối (lưu kho) | ≤93% |
Kích thước & cấu tạo
| Kích thước | 81.4×81.4×27 (mm) |
|---|---|
| Khối lượng tịnh | 69g |
| Vật liệu vỏ | Flame-retardant nylon, metal |
| Lắp đặt | Wall box (See Figure 5) |
| Cấp bảo vệ (EN 60529) | IP20 |
Tài liệu đính kèm
