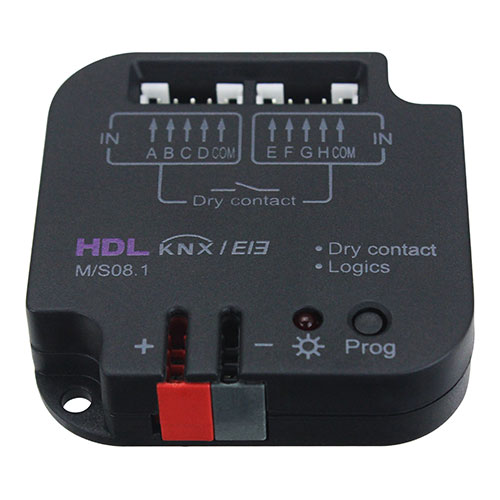

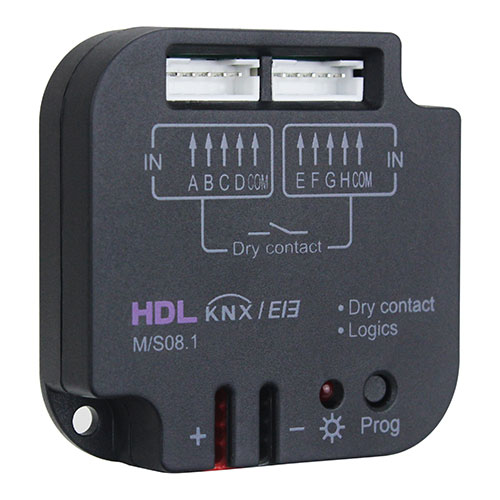

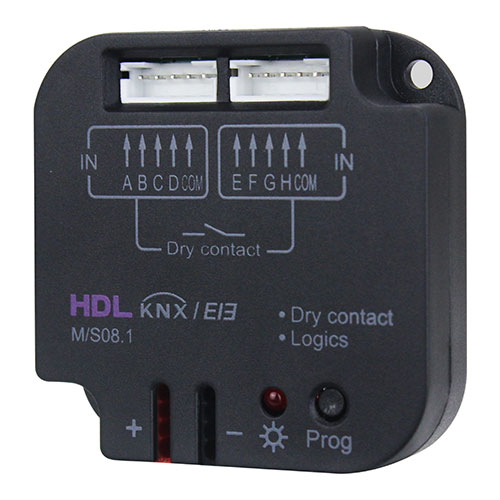

M/S08.1

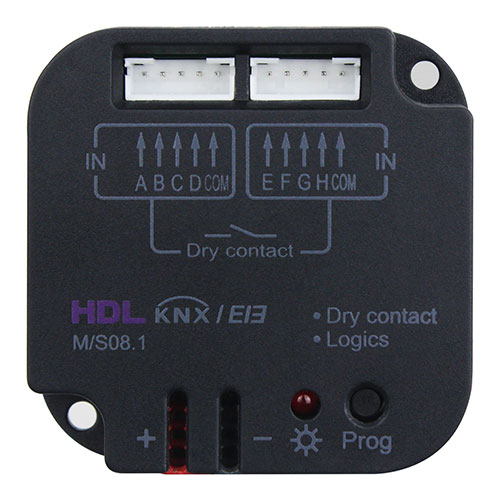

Module tiếp điểm khô 8 vùng
KNX 8-Zone Dry Contact Module
KNX Dry Contact / IR Emitter
Bao gồm 8 kênh đầu vào tiếp điểm khô, dùng để điều khiển cảm biến và bộ điều khiển logic. Module cũng có thể điều khiển nhiều loại thiết bị khác nhau như bộ điều sáng, bộ điều khiển rèm/cửa chớp và bộ điều khiển công tắc.
Mô tả
Bao gồm 8 kênh đầu vào tiếp điểm khô, dùng để điều khiển cảm biến và bộ điều khiển logic. Module cũng có thể điều khiển nhiều loại thiết bị khác nhau như bộ điều sáng, bộ điều khiển rèm/cửa chớp và bộ điều khiển công tắc.
Đặc trưng
- Tích hợp 8 kênh led riêng biệt để thông báo trạng thái từng kênh
- Hỗ trợ 8 tiếp điểm khô hoặc ướt đầu vào (công tắc cơ hoặc công tắc điện tử)
- Hỗ trợ điều khiển dạng Switch (ON/OFF/TOGGLE)
- Hỗ trợ điều khiển làm mờ đèn.
- Hỗ trợ điều khiển đóng/mở/ và điều khiển tỷ lệ đóng/mở rèm.
- Điều khiển ngữ cảnh
- Tích hợp độ trễ đóng mở riêng biệt từng kênh
- Có đầu ra dữ liệu 1byte và 2bytes.
- Có thể gửi đồng thời dữ liệu độc lập đến 10 mục tiêu khác nhau trên mỗi kênh (bao gồm 1bit, 1byte và 2bytes)
- Có thể chuyển đổi hoàn toàn 8 kênh kết hợp sang trạng thái làm việc Logic kết hợp hoặc điều khiển độc lập
Thông số kỹ thuật
Thông số cơ bản
| Điện áp làm việc | 21~30V DC |
|---|---|
| Dòng làm việc | 5mA/30V DC |
| Truyền thông | KNX/EIB |
| Đường kính cáp đầu nối KNX | 0.6 - 0.8mm |
Môi trường vận hành
| Nhiệt độ làm việc | -5℃~45℃ |
|---|---|
| Độ ẩm tương đối (làm việc) | ≤90% |
| Nhiệt độ lưu kho | -20℃~60℃ |
| Độ ẩm tương đối (lưu kho) | ≤93% |
Kích thước & cấu tạo
| Kích thước | 50mm×50mm×13mm |
|---|---|
| Khối lượng tịnh | 24g |
| Vật liệu vỏ | Flame-retardant ABS |
| Lắp đặt | Switch box installation |
| Cấp bảo vệ (EN 60529) | IP20 |
