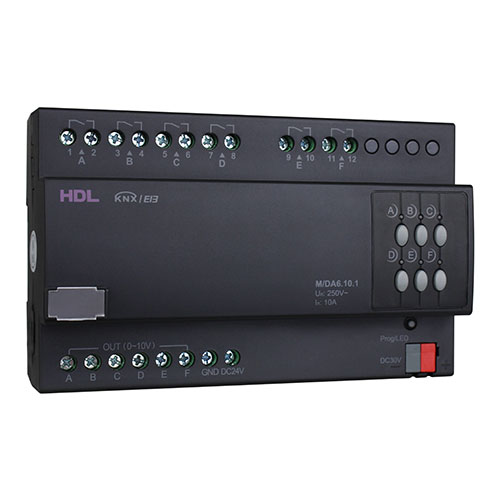

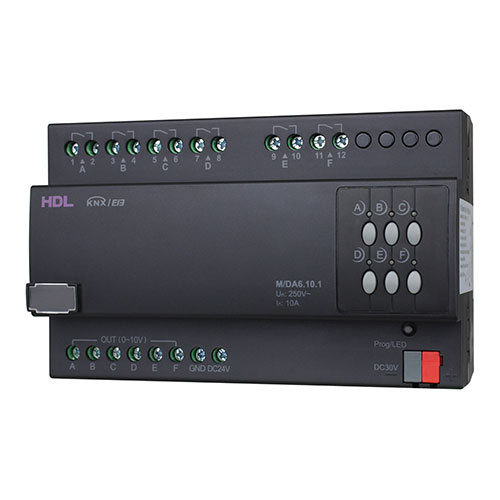

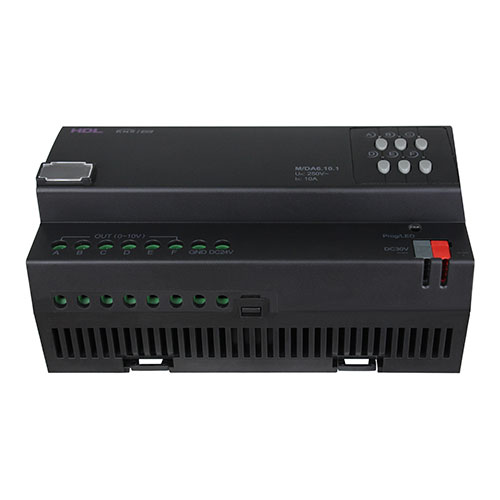

M/DA6.10.1

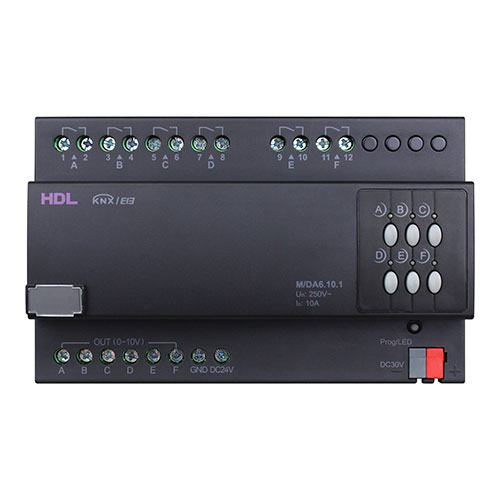

Bộ điều sáng ballast 6 kênh 10A
KNX 6CH 10A 0~10V Dimming Actuator
KNX Actuator/Controller
Dạng gắn thanh DIN, tải 10A mỗi kênh, hỗ trợ điện áp 110–250VAC (50/60Hz), hỗ trợ cả kiểu điều khiển đầu vào và đầu ra, cho phép kết nối ballast loại hấp thụ và loại xuất tín hiệu ra với module này.
Đặc trưng
- Bộ điều chỉnh sáng KNX 6 kênh 0/1–10V; mỗi mạch kèm relay 10A điều khiển đồng bộ để đóng/cắt.
- Nút bấm điều khiển thủ công đóng/cắt và điều sáng.
- Dùng được cả ballast hút dòng (current absorbing) và ballast ngõ ra.
- Loại điều khiển: thống kê tổng thời gian bật, báo trạng thái, khôi phục trạng thái, đèn cầu thang, đèn nháy, điều khiển scene, giới hạn trên/dưới điều sáng, sequence, công tắc ngưỡng, điều khiển sưởi (PWM).
- Truyền thông KNX/EIB; cấu hình qua phần mềm ETS.
Thông số kỹ thuật
Thông số cơ bản
| Điện áp làm việc | 21~30V DC Class 2 |
|---|---|
| Dòng làm việc | 15mA/30V DC |
| Điện áp đầu vào | 120V/240V AC (50/60Hz) |
| Kênh đầu ra | 6CH/10A |
| Dimming output | 0~10V DC, 24mA/CH |
| Truyền thông | KNX/EIB |
| Shut-off way Impulse type self - locking relay shut-off way | |
| Đường kính cáp đầu nối KNX | 0.6 - 0.8mm |
| Electrical life time | >100000 |
| Mechanical life time | >1000000 |
Môi trường vận hành
| Nhiệt độ làm việc | -5℃~45℃ |
|---|---|
| Độ ẩm tương đối (làm việc) | ≤90% |
| Nhiệt độ lưu kho | -20℃~60℃ |
| Độ ẩm tương đối (lưu kho) | ≤93% |
Kích thước & cấu tạo
| Kích thước | 144mm×90mm×64mm |
|---|---|
| Khối lượng tịnh | 449g |
| Vật liệu vỏ | Nylon |

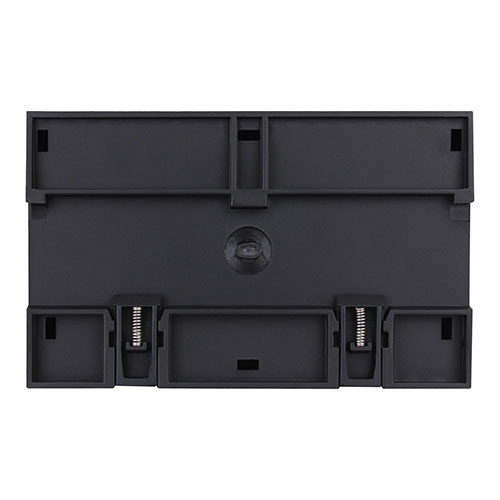

| Lắp đặt | 35mm DIN rail installation |
| Cấp bảo vệ | (Compliant with EN 60529) IP20 |
