M/FMC3R.1

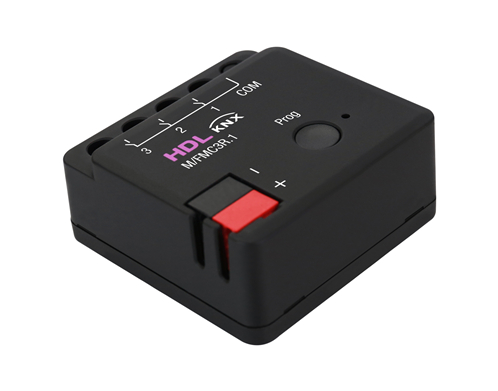

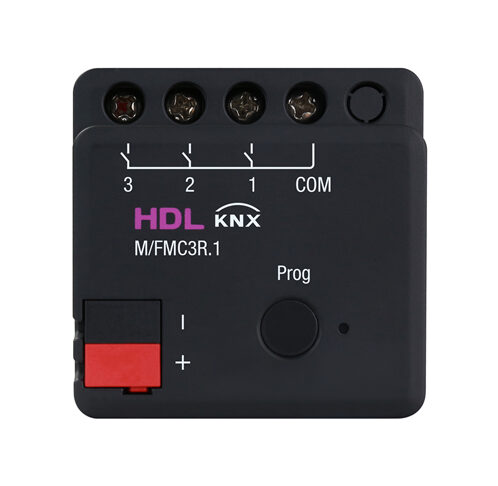

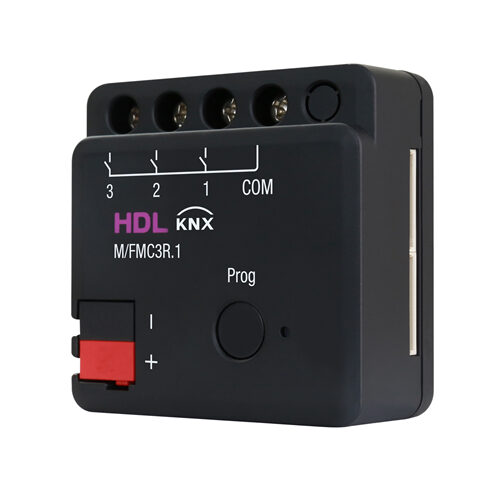

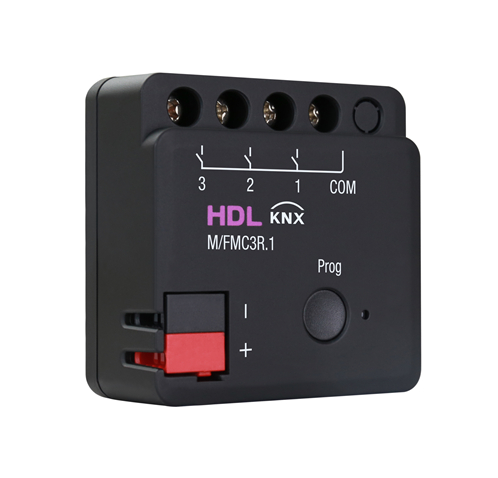

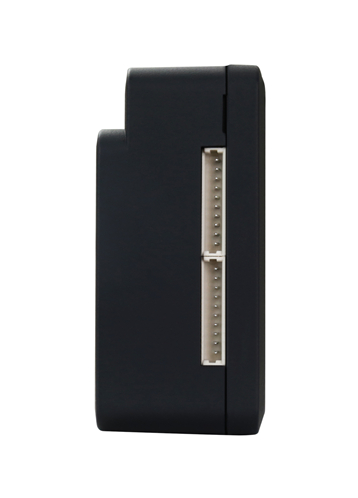

Bộ chấp hành công tắc âm tường 3 kênh 10A

Name: Bộ chấp hành công tắc âm tường 3 kênh 10A
Brand: HDL Automation
SKU: M/FMC3R.1

KNX 3CH 10A Flush-mounted Switching Actuator

KNX Actuator/Controller

Điện áp vào AC100–240V (50/60Hz), 3 kênh rơ-le 10A mỗi kênh, 7 kênh đầu vào tiếp điểm khô, 7 kênh đầu ra LED 12mA mỗi kênh, nhấn giữ nút để bật/tắt toàn bộ kênh rơ-le, hỗ trợ điều khiển ngữ cảnh, điều khiển đèn cầu thang và điều khiển trễ, yêu cầu sử dụng kèm nguồn phụ trợ DC20–30V.

↓ Tài liệu kỹ thuật

Mô tả

Đặc trưng

Điện áp: AC100-240V, 50/60Hz),
3 kênh đầu ra bằng Relay 10A
Tích hợp 7 kênh đầu vào công tắc khô
Đầu vào công tắc khô có thể: điều khiển rèm, chiếu sáng (có làm mờ), gọi ngữ cảnh, gửi dữ liệu 1bit, 1 byte, 2 bytyes. Gửi đồng thời dữ liệu độc lập đến 10 mục tiêu khác nhau (không thông qua ngữ cảnh) trên mỗi kênh đầu vào.
Tích hợp 7 kênh đầu ra cho đèn Led thông báo
Có thể "nhấn chậm" để điều khiển làm mờ, "nhấn nhanh" để bật/tắt
Phản hồi trạng thái về BUS
Tự khôi phục trạng thái sau khi mất điện và có điện trở lại.
Có 10 ngữ cảnh tích hợp
Thống kê số lần bật/tắt mỗi kênh riêng biệt. Lưu trữ tối đa 7 năm
Tích hợp chức năng tự đóng/mở theo thời gian đặt trước.
Tích hợp độ trễ đóng mở riêng biệt từng kênh
Cần bổ sung nguồn phụ 20-30VDC

Thông số kỹ thuật

Thông số cơ bản

Điện áp làm việc	21~30V DC
Dòng làm việc	25mA/30V DC
Auxiliary voltage	20~30V DC
Auxiliary current	53mA/24V DC
Relay channel	3CH, 10A/CH (AC100-240V, 50/60Hz)
Dry contact	7CH dry contact input
LED	7CH LED output, 12mA/CH
Truyền thông	KNX
Đường kính cáp đầu nối KNX	0.6-0.8mm

Môi trường vận hành

Nhiệt độ làm việc	-5℃~45℃
Độ ẩm tương đối (làm việc)	≤90%
Nhiệt độ lưu kho	-20℃~60℃
Độ ẩm tương đối (lưu kho)	≤93%

Kích thước & cấu tạo

Kích thước	50mm×50mm×22.8mm
Khối lượng tịnh	57g
Vật liệu vỏ	Flame retardant PC
Lắp đặt	Wall box
Protection rating (Compliant with EN 60529)	IP20
