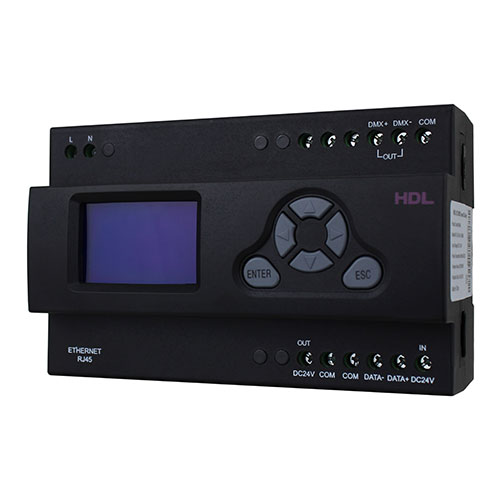

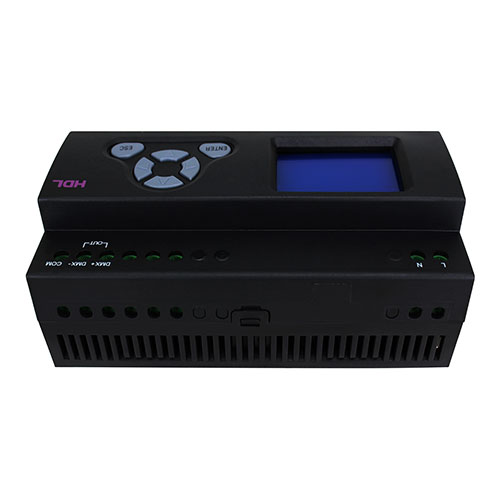

HDL-MD512-DMX.232
Bộ điều khiển cảnh DMX 512 kênh
512CH DMX Scene Controller
BusproDMX Controller
Lắp đặt DIN-Rail, hỗ trợ các giao thức DMX512, Art-Net và HDL Net, được thiết kế để điều khiển dải LED RGB, đèn RGB và các thiết bị DMX khác thông qua 512 kênh, với 16 khu vực và tối đa 1024 cảnh cho mỗi khu vực.
Đặc trưng
- Bộ điều khiển cảnh DMX 512 kênh, hỗ trợ giao thức DMX512, Art-Net và HDL Net.
- Điều khiển dải LED RGB, đèn RGB và thiết bị DMX khác; mỗi kênh có thuộc tính chuyển dần (gradient) và đột biến (mutation).
- Tối đa 16 vùng; mỗi vùng 0–1024 scene, thời gian chạy tới 60 phút.
- Tới 99 sequence, mỗi sequence 255 bước, khoảng thời gian 0.1 giây–60 phút; 4 chế độ: tiến, lùi, tiến–lùi, ngẫu nhiên.
- Chuẩn DMX512 (1990); hỗ trợ Art-Net / HDL Net.
- Cài ngưỡng Low/High/Maximum cho từng kênh, phù hợp nhiều thiết bị.
- Trễ bảo vệ đèn 0–25 giây và trễ bật lại sau mất điện 0–60 phút cho từng kênh.
- Trao đổi dữ liệu thông minh, giảm lưu lượng; hỗ trợ soft reset.
- Đóng vai trò gateway trao đổi dữ liệu giữa HDL Buspro và Ethernet.
Thông số kỹ thuật
Thông số cơ bản
| Điện áp làm việc | 12~30V DC |
|---|---|
| Dòng làm việc | 200mA/24V DC |
| Điện áp đầu vào | AC100-240V(50/60Hz) |
| Truyền thông | HDL Buspro |
| Loại tín hiệu | DMX512 (Version 1990) |
| Cổng RJ45 | RJ45-TCP/IP network interface |
| Màn hình HMI | 128x64 raster graphic LCD, 6 soft-touch buttons |
| Kênh điều khiển | 512 |
| Cổng mạng Ethernet | 10Mbps/RJ45 |
Môi trường vận hành
| Nhiệt độ làm việc | -5℃~45℃ |
|---|---|
| Độ ẩm tương đối (làm việc) | ≤90% |
| Nhiệt độ lưu kho | -20℃~60℃ |
| Độ ẩm tương đối (lưu kho) | ≤93% |
Kích thước & cấu tạo
| Kích thước | 144mm×90mm×64mm |
|---|---|
| Khối lượng tịnh | 429g |
| Vật liệu vỏ | Nylon, PC |

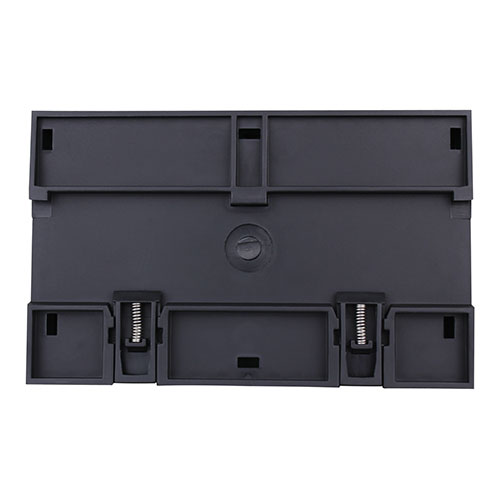

| Lắp đặt | 35mm DIN rail installation |
| Cấp bảo vệ (EN 60529) | IP20 |
