M/PCI2PC2R.1

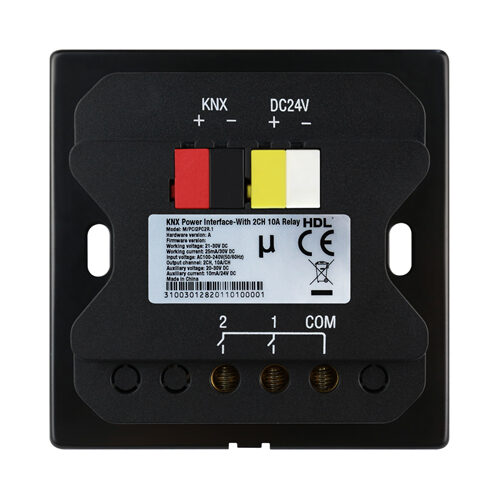

Giao diện nguồn với rơ-le 2 kênh 10A
Power Interface With 2CH 10A Relay
Điện áp vào AC100–240V (50/60Hz), dòng phụ trợ đầu ra 10mA/24V DC, đầu ra rơ-le từ tính chốt 2 kênh 10A, nhấn giữ nút lập trình để bật/tắt toàn bộ kênh rơ-le, cung cấp nguồn DC và truyền thông cho màn hình Granite, dùng cho các mẫu bảng điều khiển EU có mã kết thúc bằng -A2 và dòng Granite EU, chỉ lắp vừa hộp âm tường kích thước 86×86.
Mô tả
Điện áp vào AC100–240V (50/60Hz), dòng phụ trợ đầu ra 10mA/24V DC, đầu ra rơ-le từ tính chốt 2 kênh 10A, nhấn giữ nút lập trình để bật/tắt toàn bộ kênh rơ-le, cung cấp nguồn DC và truyền thông cho màn hình Granite, dùng cho các mẫu bảng điều khiển EU có mã kết thúc bằng -A2 và dòng Granite EU, chỉ lắp vừa hộp âm tường kích thước 86×86.
Đặc trưng
- Giao diện cấp nguồn KNX kèm 2 kênh relay 10A, làm việc cùng panel KNX Granite Display.
- Cấp nguồn hoạt động và tín hiệu truyền thông cho panel KNX Granite Display.
- 2 kênh relay 10A.

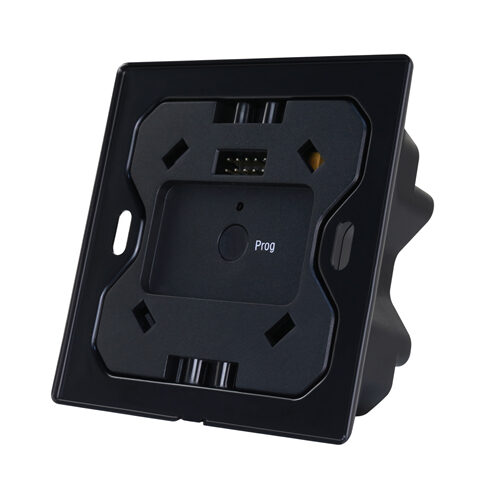

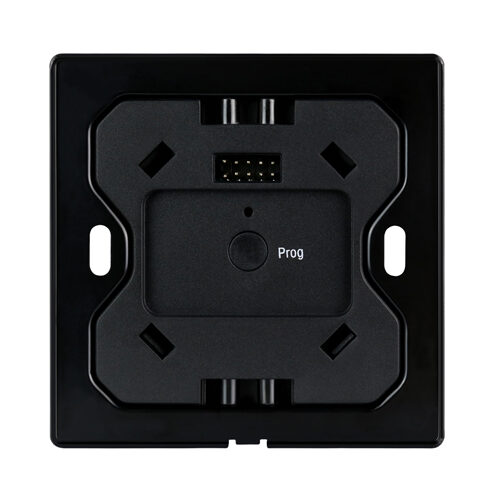

- Nút lập trình và đèn chỉ thị độc lập; nhấn ngắn để vào chế độ lập trình, nhấn giữ để bật/tắt toàn bộ kênh relay.
- Chức năng điều khiển ngữ cảnh (scene), điều khiển đèn cầu thang và điều khiển trễ.
- Thống kê thời gian và số lần đóng/cắt của relay; kiểm tra sức khỏe relay (phát hiện điện áp).
Thông số kỹ thuật
Thông số cơ bản
| Điện áp làm việc | 21~30V DC |
|---|---|
| Dòng làm việc | 25mA/30V DC |
| Auxiliary voltage | 20~30V DC |
| Auxiliary current | 10mA/24V DC |
| Điện áp đầu vào | AC100-240V (50/60Hz) |
| Kênh đầu ra | M/PCI2PC2R.1: 2CH,10A/CH |
| Truyền thông | KNX |
| Đường kính cáp đầu nối KNX | 0.6-0.8mm |
Môi trường vận hành
| Nhiệt độ làm việc | -5℃~45℃ |
|---|---|
| Độ ẩm tương đối (làm việc) | ≤90% |
| Nhiệt độ lưu kho | -20℃~60℃ |
| Độ ẩm tương đối (lưu kho) | ≤93% |
Kích thước & cấu tạo
| Kích thước | 80×80×31.9 (mm) |
|---|---|
| Khối lượng tịnh | 95g |
| Vật liệu vỏ | Iron, PC |
| Lắp đặt | Wall box |
| Protection rating (Compliant with EN 60529) | IP20 |
