M/PCI2PE.1

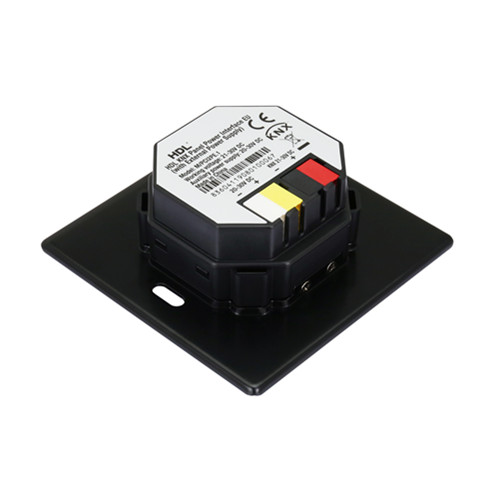

Giao diện cấp nguồn cho bảng điều khiển EU
KNX Panel Power Interface EU (with External Power Supply)
KNXPanel Power Interface
Có nguồn cấp ngoài, cung cấp nguồn DC và giao tiếp với M/PTL4.1.
Đặc trưng
- Giao diện cấp nguồn cho panel KNX chuẩn EU kèm nguồn phụ ngoài, gồm 2 cổng nguồn.
- Cổng nguồn bus KNX là giao diện truyền thông KNX tiêu chuẩn.
- Cổng nguồn phụ nối nguồn ngoài, cấp nguồn phụ cho panel tương thích.
- Cấp nguồn hoạt động và truyền thông cho panel tương thích.
- Cấp nguồn phụ cho panel tương thích.
Thông số kỹ thuật
Thông số cơ bản
| Điện áp làm việc | 21~30V DC |
|---|---|
| Nguồn phụ | 20~30V DC |
| Truyền thông | KNX |
| Đường kính cáp đầu nối KNX | 0.6-0.8mm |
Môi trường vận hành
| Nhiệt độ làm việc | -5℃~45℃ |
|---|---|
| Độ ẩm tương đối (làm việc) | ≤90% |
| Nhiệt độ lưu kho | -20℃~60℃ |
| Độ ẩm tương đối (lưu kho) | ≤93% |
Kích thước & cấu tạo
| Kích thước (EU) | 80×80×28.5(mm) US: 110.5×80×28.5(mm) |
|---|---|
| Khối lượng tịnh (EU) | 78g, US: 87g |
| Vật liệu vỏ | Flame-retardant nylon, metal |
| Lắp đặt | Wall box (See Figure 9) |
| Cấp bảo vệ (EN 60529) | IP20 |
