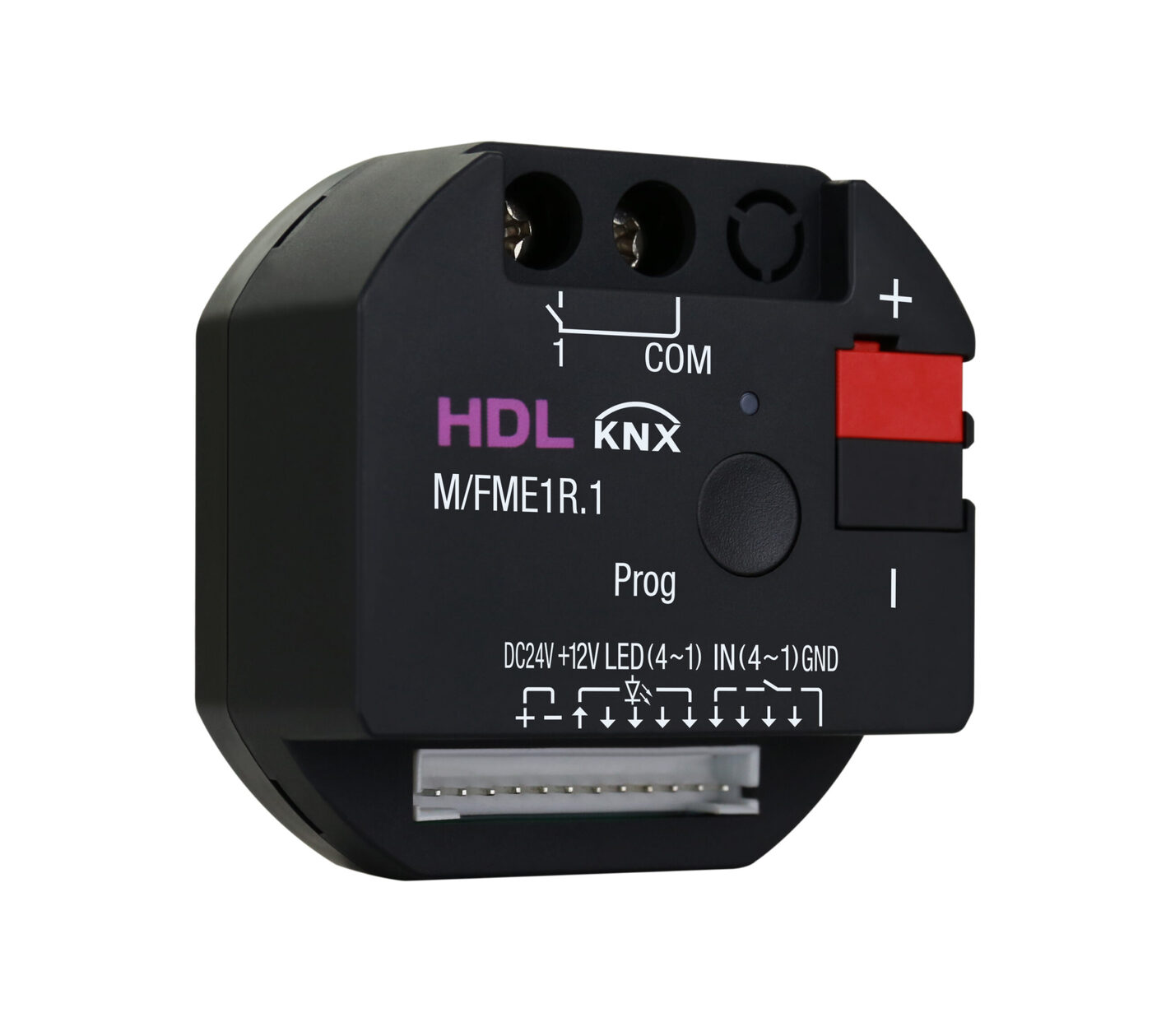

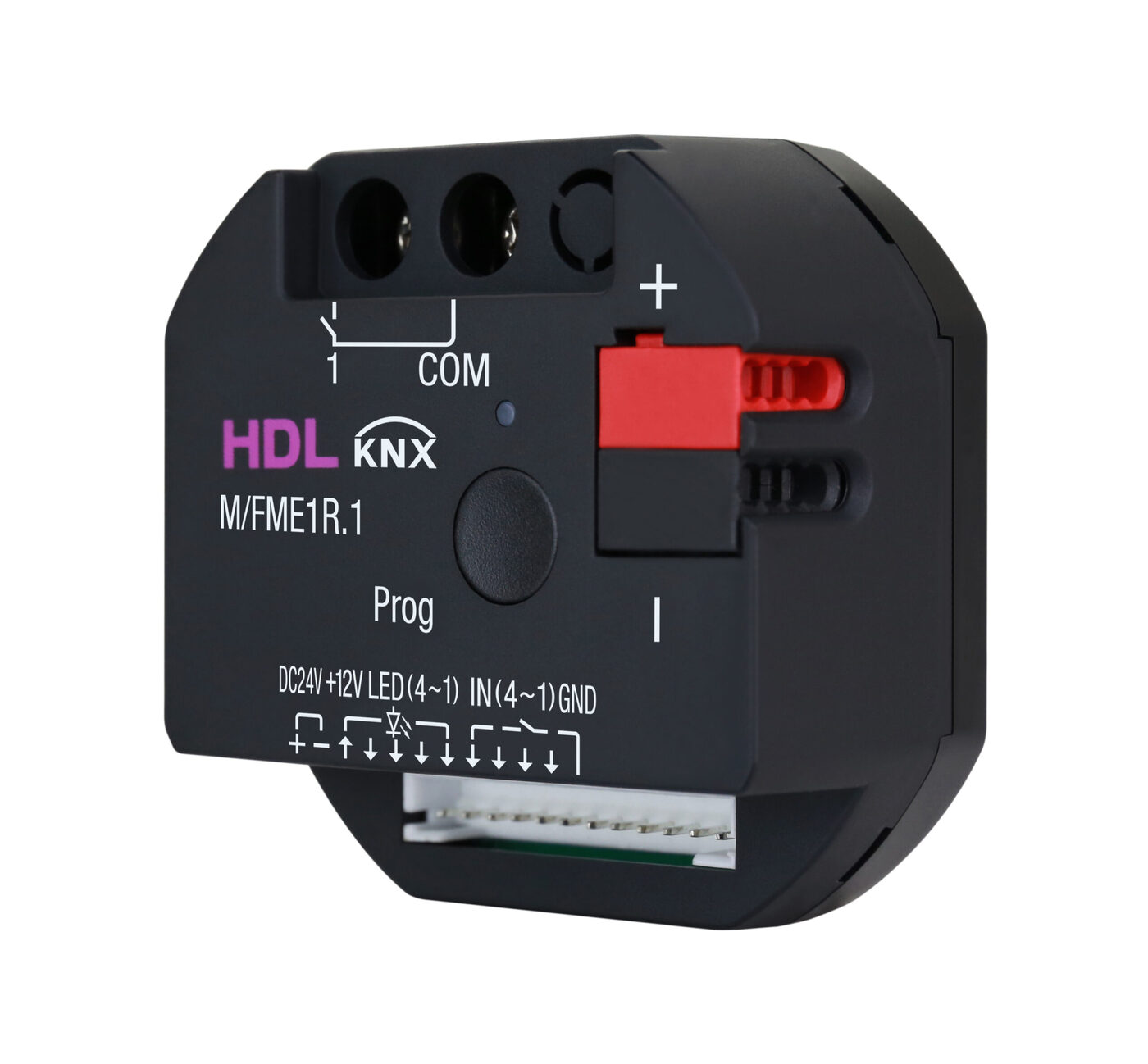

M/FME1R.1

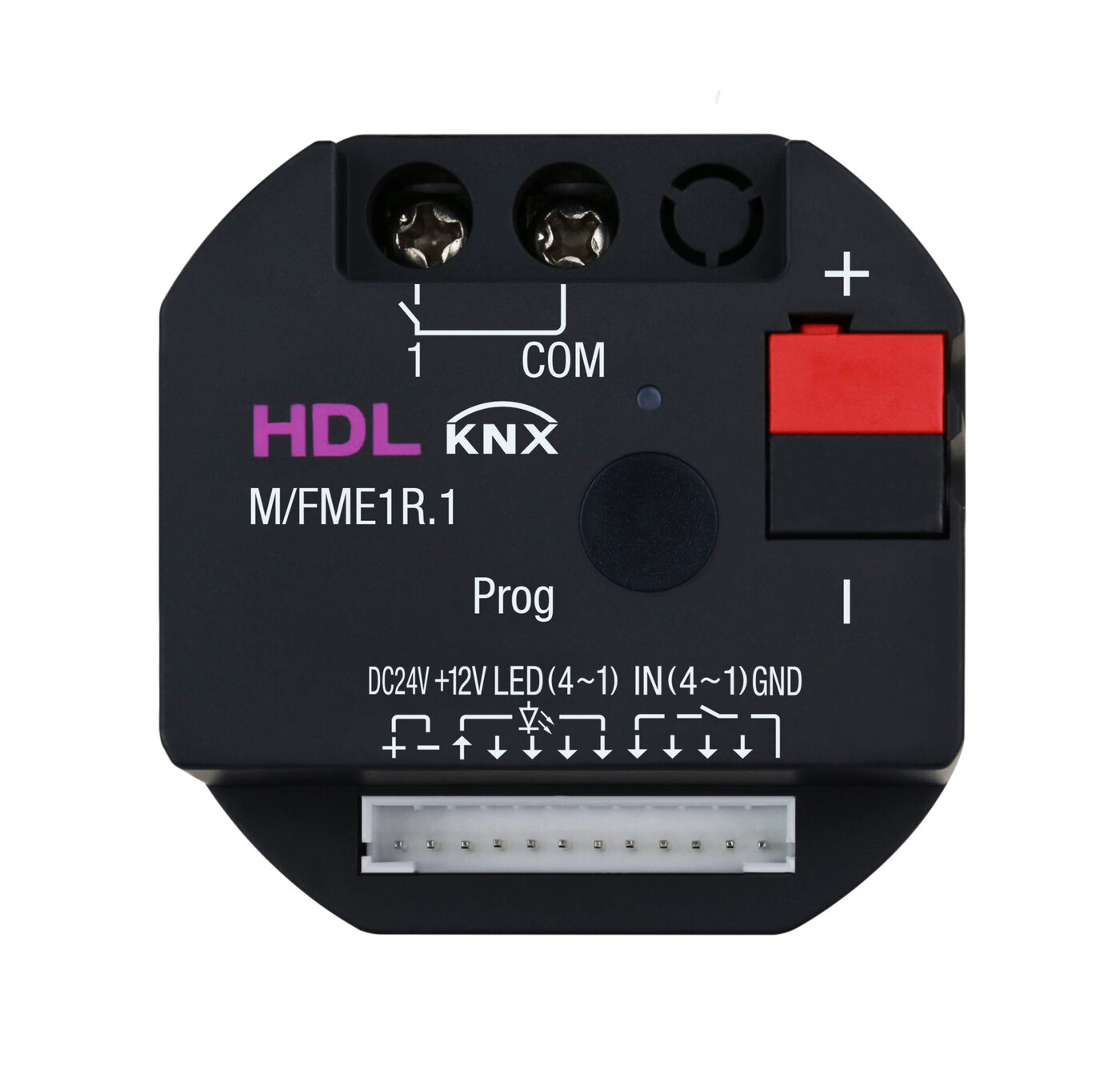

Bộ chấp hành công tắc âm tường 1 kênh 16A

Name: Bộ chấp hành công tắc âm tường 1 kênh 16A
Brand: HDL Automation
SKU: M/FME1R.1

KNX 1CH 16A Flush-mounted Switching Actuator

KNX Actuator/Controller

Điện áp vào AC100–240V (50/60Hz), 2 kênh rơ-le 10A mỗi kênh, 4 kênh đầu vào tiếp điểm khô, 4 kênh đầu ra LED 12mA mỗi kênh, nhấn giữ nút để bật/tắt toàn bộ kênh rơ-le, hỗ trợ điều khiển ngữ cảnh, điều khiển đèn cầu thang và điều khiển trễ, yêu cầu sử dụng kèm nguồn phụ trợ DC20–30V.

↓ Tài liệu kỹ thuật

Mô tả

Đặc trưng

Điện áp: AC100-240V, 50/60Hz),
1 kênh đầu ra bằng Relay 16A
Tích hợp 4 kênh đầu vào công tắc khô
Đầu vào công tắc khô có thể: điều khiển rèm, chiếu sáng (có làm mờ), gọi ngữ cảnh, gửi dữ liệu 1bit, 1 byte, 2 bytyes. Gửi đồng thời dữ liệu độc lập đến 10 mục tiêu khác nhau (không thông qua ngữ cảnh) trên mỗi kênh đầu vào.
Tích hợp 4 kênh đầu ra cho đèn Led thông báo
Có thể "nhấn chậm" để điều khiển làm mờ, "nhấn nhanh" để bật/tắt
Phản hồi trạng thái về BUS
Tự khôi phục trạng thái sau khi mất điện và có điện trở lại.
Có 10 ngữ cảnh tích hợp
Thống kê số lần bật/tắt mỗi kênh riêng biệt. Lưu trữ tối đa 7 năm
Tích hợp chức năng tự đóng/mở theo thời gian đặt trước.
Tích hợp độ trễ đóng mở riêng biệt từng kênh
Cần bổ sung nguồn phụ 20-30VDC

Thông số kỹ thuật

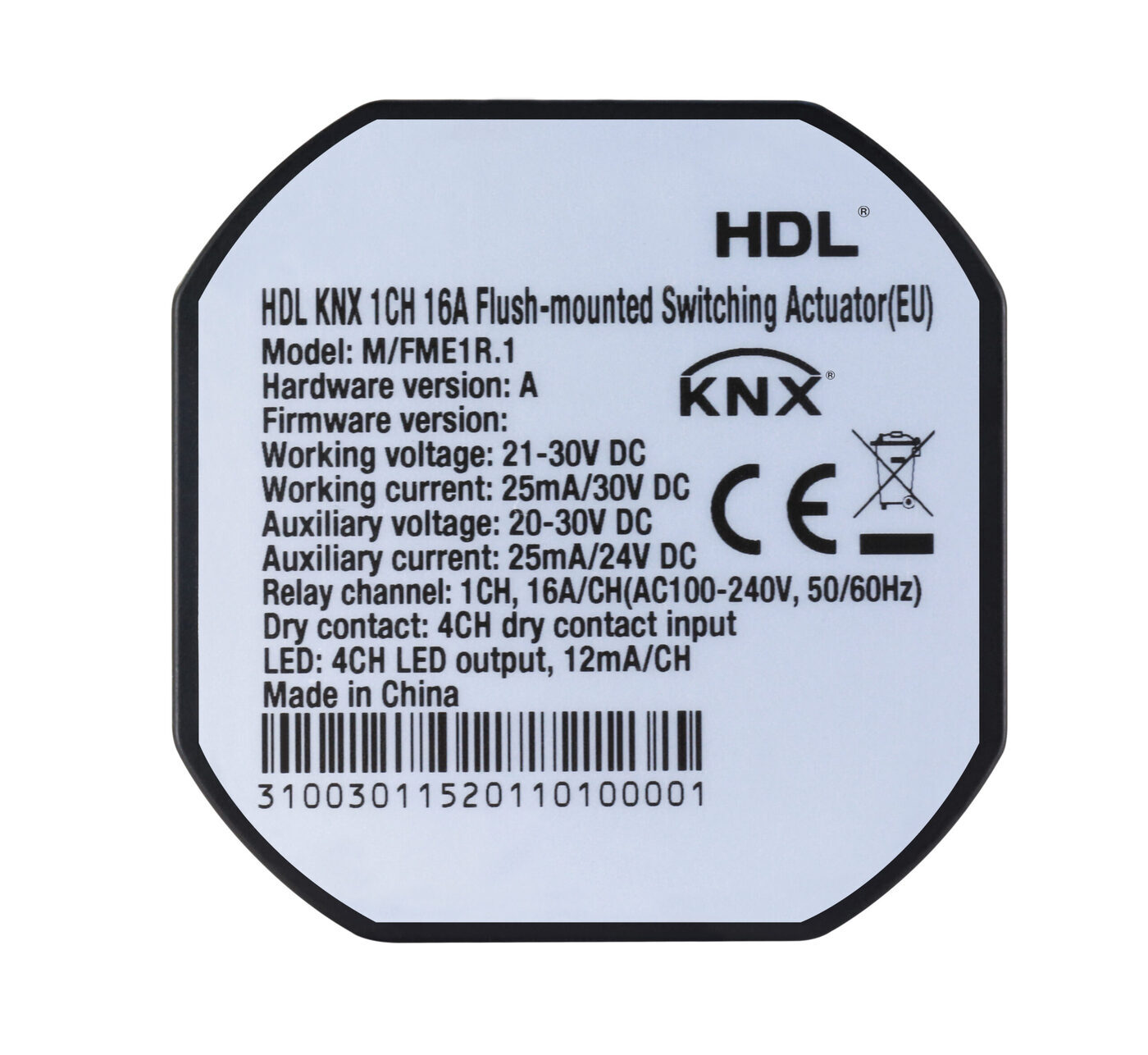

Thông số

Basic Parameters
Điện áp làm việc	21~30V DC
Dòng làm việc	25mA/30V DC
Auxiliary voltage	20~30V DC
Auxiliary current	25mA/24V DC
Relay channel	1CH, 16A/CH (AC100-240V, 50/60Hz)
Dry contact	4CH dry contact input
LED	4CH LED output, 12mA/CH
Truyền thông	KNX
Đường kính cáp đầu nối KNX	0.6-0.8mm
External Environment
Nhiệt độ làm việc	-5℃~45℃
Độ ẩm tương đối (làm việc)	≤90%
Nhiệt độ lưu kho	-20℃~60℃
Độ ẩm tương đối (lưu kho)	≤93%
Specifications
Kích thước	46.8mm×46.8mm×23mm
Khối lượng tịnh	41g
Vật liệu vỏ	Flame retardant PC
Lắp đặt	Wall box
Protection rating (Compliant with EN 60529)	IP20
